라인 셋(간단)

라인 셋에는 라인의 색상과 굵기를 설정하는 브러시 설정과 지오메트리의 어느 에지에 라인을 그릴지 결정하는 7종류의 에지 검출 설정이 있습니다. 에지 검출 설정은 에지마다 개별적으로 다른 브러시 설정을 사용하여 선의 색상과 굵기를 유연하게 설정할 수 있습니다.

ShotBooth 의 라인 드로잉 엔진(Pencil+ 4 Line Engine)은 CG 프로덕션의 높은 요구를 실현하기 위해 많은 기능을 갖추고 있습니다. 라인 셋(간단)은 Pencil+ 4 의 라인 엔진을 처음 사용하는 분들이 사용하기 쉽도록 라인의 기본 설정만 포함하여 슬림화한 것입니다. 물론 ShotBooth 에는 전문가가 사용하는 Pencil+ 4 와 동일한 전체 기능을 갖춘 [라인 셋]도 탑재되어 있습니다.

처음에는 라인 셋(간단)을 사용하고 기능이 부족하다고 느끼면 전체 기능의 라인 셋을 사용하십시오.

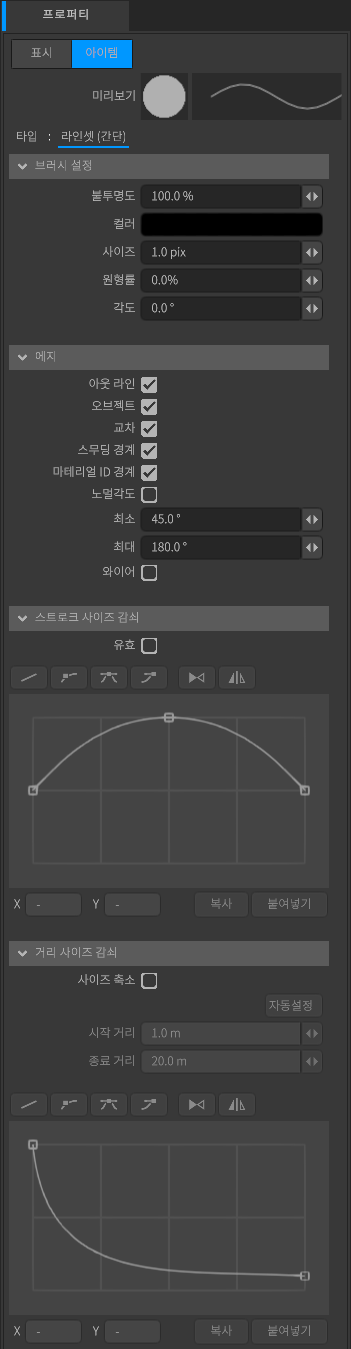

라인 셋(간단)¶

라인의 색상, 굵기 등의 질감 및 에지의 검출 위치를 설정하는 아이템입니다.

브러시 설정¶

라인에 사용할 브러시를 설정하는 영역입니다. Pencil+4 Line 은 브러시를 점묘처럼 에지 위에 배치하여 라인을 그립니다. 브러시의 모양을 변경하여 붓 자국과 같은 라인이나 부드러운 라인의 질감을 표현할 수 있습니다.

불투명도 (Opacity)¶

라인의 불투명도를 설정합니다. 값을 낮추면 라인이 투명해집니다.


불투명도 : 0%	불투명도 : 20%	불투명도 : 40%

불투명도 : 60%	불투명도 : 80%	불투명도 : 100%

컬러 (Color)¶

라인의 색상을 설정합니다.


검은색 설정 예	빨간색 설정 예	노란색 설정 예

녹색 설정 예	보라색 설정 예	파란색 설정 예

사이즈 (Size)¶

라인의 굵기를 설정합니다.


크기 : 1 pix	크기 : 5 pix	크기 : 10 pix

크기 : 20 pix	크기 : 40 pix	크기 : 100 pix

스트레치 (Stretch)¶

브러시의 진원도(실제 원에 얼마나 가까운지) 를 설정합니다.


스트레치：0 각도 : 0°	스트레치：50% 각도 : 0°	스트레치：90% 각도 : 0°

각도 (Angle)¶

브러시의 각도를 설정합니다.


크기：90% 각도：0°	크기：90% 각도 : 45°	크기：90% 각도 : 90°

에지 (Edge)¶

라인을 그릴 에지의 검출 위치를 설정하는 영역입니다. 검출 설정을 조합하여 임의의 에지에 선을 그릴 수 있습니다.

아웃라인 (Outline)¶

오브젝트의 실루엣이 될 선을 그립니다.


아웃라인만 설정한 예시 (박스와 구는 1오브젝트)

오브젝트 (Object)¶

오브젝트 안쪽의 선을 그립니다.


오브젝트만 설정한 예시 (박스와 구는 1오브젝트)

교차 (Intersection)¶

폴리곤이 교차하는 지점에 선을 그립니다.


교차만 설정한 예시

스무딩 경계 (Smoothing Boundary)¶

폴리곤의 노멀 스무스(하드 에지)의 경계에 라인을 그립니다.


스무딩 경계만 설정한 예시

머티리얼 ID 경계 (Material ID Boundary)¶

다른 머티리얼과의 경계에 라인을 그립니다.


머티리얼 ID 경계만 설정한 예시

노멀 각도 (Normal Angle)¶

지오메트리의 임의의 노멀 각도 에지에 라인을 그립니다. 노멀 각도 범위는 최소 [최소] [최대]를 사용합니다.

최소 / 최대 (Min / Max)¶

폴리곤의 노멀 각도 범위를 설정합니다.


노멀 각도만 설정한 예시

와이어 (Wireframe)¶

와이어 프레임 풍으로 폴리곤을 그립니다.


와이어만 설정한 예시

스트로크 사이즈 감쇠 (Stroke Size Reduction)¶

스트로크의 굵기를 커브를 사용하여 제어하는 설정입니다.

커브 UI 를 사용하여 하나의 스트로크의 시작 위치에서 종료 위치까지의 스트로크 굵기를 설정합니다.

활성화¶

스트로크 사이즈 감쇠를 활성화합니다.

커브 (Curve)¶

커브를 사용하여 스트로크 두께를 변화시킵니다.

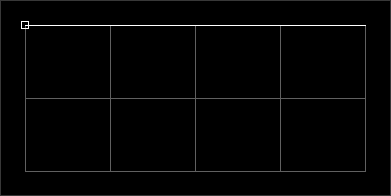

스트로크 사이즈 감쇠 OFF	렌더링 이미지

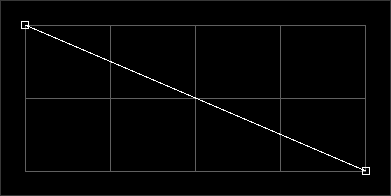

직선적인 커브를 설정한 예시	렌더링 이미지

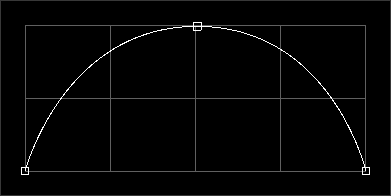

아치형 커브를 설정한 예시	렌더링 이미지

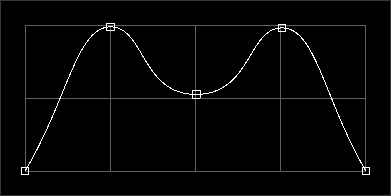

파형의 커브를 설정한 예시	렌더링 이미지
