라인 셋

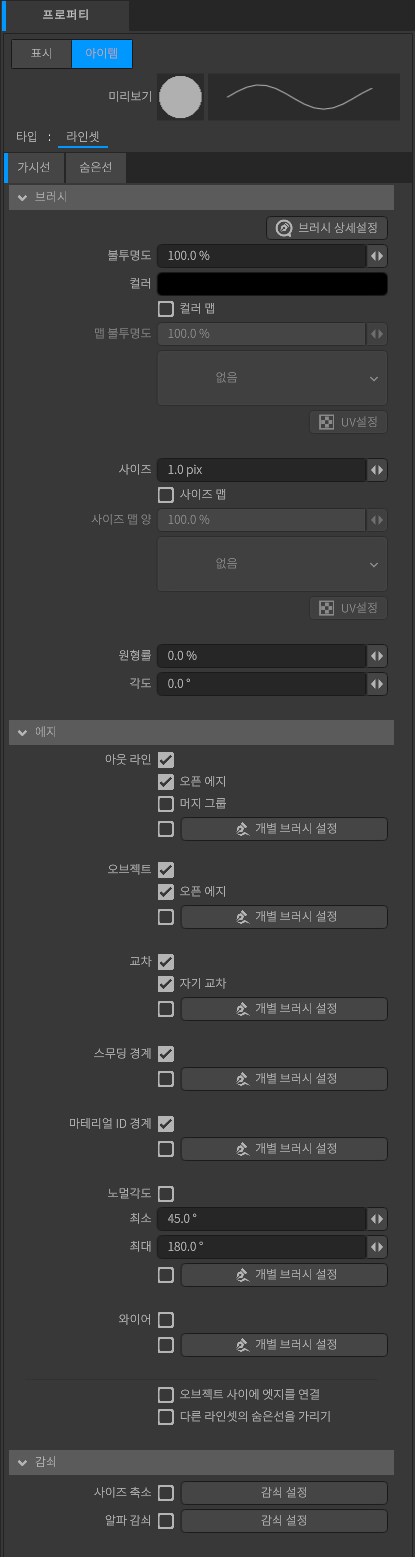

라인 셋에는 라인의 색상과 굵기를 설정하는 브러시 설정과 지오메트리의 어느 에지에 라인을 그릴지 결정하는 7종류의 에지 검출 설정이 있습니다. 에지 검출 설정은 에지마다 개별적으로 다른 브러시 설정을 사용하여 선의 색상과 굵기를 유연하게 설정할 수 있습니다.

라인 셋

라인의 색상이나 굵기 등의 질감이나 에지 검출 위치 설정을 하는 아이템입니다. ShotBooth 의 라인 드로잉 엔진(Pencil+ 4)은 CG 프로덕션이 애니메이션에서 사용하는 전문가용 기능을 갖추고 있습니다.

미리보기

라인의 브러시 설정과 스트로크 미리보기를 표시합니다.

라인 셋 프리셋 버튼

라인 셋 전체의 값을 저장하고 불러옵니다.

가시선/숨은선 탭 (Visible Lines / Hidden Lines Tabs)

[가시선] 과 [숨은선] 의 파라미터 표시를 전환하는 탭 기능입니다. [가시선] 과 [숨은선] 은 모두 동일한 파라미터를 가지고 있지만, 각각 개별적으로 설정할 수 있습니다.
[가시선] 과 [숨은선] 에 서로 다른 라인 설정을 함으로써 공업제품의 설명도와 같은 라인을 그릴 수 있습니다.

가시선 (Visible Lines)

오브젝트의 전면에 보이는 폴리곤의 에지를 그립니다.

숨은 선 (Hidden Lines)

오브젝트 뒷면에 숨겨진 폴리곤의 에지를 그립니다.

가시선을 렌더링한 예시 스트로크 : 실선	숨은선을 렌더링한 예시 스트로크 : 점선	가시선과 숨은선을 동시에 렌더링한 예시

브러시 설정

라인에 사용할 브러시를 설정하는 영역입니다. ShotBooth 의 라인은 브러시를 점묘처럼 에지 위에 배치하여 라인을 그립니다. 브러시의 모양을 변경하여 붓 자국과 같은 라인이나 부드러운 라인의 질감을 표현할 수 있습니다.

브러시 상세 설정 (Brush Detail)

버튼을 클릭하면 브러시의 세부적인 설정을 할 수 있는 [브러시 상세 설정]을 엽니다. 이 브러시 설정은 라인셋의 각 [에지]에서 기본 브러시 설정으로 사용됩니다. 에지의 [개별 브러시 설정 버튼] 체크박스를 [활성화] 하면 이 브러시 설정은 무시됩니다.

ShotBooth 의 라인은 브러시 설정을 효율적으로 관리하기 위해 설정이 계층 구조로 되어 있습니다. 라인의 색상이나 굵기를 설정하는 [브러시 설정]과 브러시의 모양이나 스트로크의 질감을 설정하는 [브러시 상세 설정]]으로 나뉘어 있습니다.

불투명도

라인의 불투명도를 설정합니다. 값을 낮추면 라인이 투명해집니다.

불투명도 : 0%	불투명도 : 20%	불투명도 : 40%
불투명도 : 60%	불투명도 : 80%	불투명도 : 100%

컬러 (Color)

라인의 색을 설정 합니다.

검은색을 설정한 예	빨간색을 설정한 예	노란색을 설정한 예
녹색을 설정한 예	보라색을 설정한 예	파란색을 설정한 예

컬러 맵 (Color Map)

[컬러] 에 맵을 설정합니다. 이미지 드롭다운을 클릭하면 이미지 리스트에 불러온 이미지를 선택할 수 있습니다.

맵 불투명도 : 0% (노이즈 맵을 설정한 예)	맵 불투명도 : 20%	맵 불투명도 : 40%
맵 불투명도 : 60%	맵 불투명도 : 80%	맵 불투명도: 100%

맵 불투명도

라인에 적용한 맵의 불투명도를 조절합니다. 값을 낮추면 맵이 투명해집니다.

사이즈

라인의 굵기를 설정합니다.

사이즈 : 1 pix	사이즈 : 5 pix	사이즈 : 10 pix
사이즈 : 20 pix	사이즈 : 40 pix	사이즈 : 100 pix

사이즈 맵 (Size Map)

[사이즈]에 맵을 설정합니다. [사이즈 맵]은 [브러시 종류]가 [일반] 및 [다중]인 경우에 더 빠른 렌더링을 수행합니다. [스트로크 사이즈 감쇠] 는 카메라 화면을 기준으로 처리하는 반면, 사이즈 맵은 지오메트리를 기준으로 라인의 굵기를 설정합니다.

이미지 드롭다운을 클릭하면 이미지 리스트에 불러온 이미지를 선택할 수 있습니다.

사이즈 맵 양 : 0% (노이즈 맵을 설정한 예)	사이즈 : 30 pix 사이즈 맵 양 : 20%	사이즈 : 30 pix 사이즈 맵 양 : 40%
사이즈 : 30 pix 사이즈 맵 양 : 60%	사이즈 : 30 pix 사이즈 맵 양 : 80%	사이즈 : 30 pix 사이즈 맵 양 : 100%

사이즈 맵 양 (Size Map Amount)

사이즈 맵의 강도를 설정합니다.

스트레치 (Stretch)

브러시의 진원도(실제 원에 얼마나 가까운지)를 설정합니다.

스트레치：0 각도 : 0°	스트레치：50% 각도 : 0°	스트레치：90% 각도 : 0°

각도 (Angle)

브러시의 각도를 설정합니다.

크기：90% 각도：0°	크기：90% 각도 : 45°	크기：90% 각도 : 90°

에지 (Edge)

라인을 그릴 에지의 검출 위치를 설정하는 영역입니다. 검출 설정을 조합하여 임의의 에지에 라인을 그릴 수 있습니다.

아웃라인 (Outline)

오브젝트의 실루엣이 되는 라인을 그립니다.

아웃라인만 설정한 예시 (박스와 구는 1 오브젝트)

오픈 에지 (Open Edge)

[아웃라인]으로 검출된 에지가 열려 있을 경우의 그리기를 활성화/비활성화합니다.

열린 에지 OFF	열린 에지 ON

그룹 결합 (Merge Groups)

여러 메시 아이템을 [그룹]의 자식으로 설정한 경우, 그룹에 속한 메시 아이템을 1개의 아이템으로 간주하여 아웃라인을 그립니다.
[그룹 결합]은 공업 제품처럼 여러 오브젝트로 구성된 모델에 대해 실루엣 같은 라인을 그릴 때 최적입니다.

그룹 결합 OFF (개별 박스 아이템을 [그룹]의 자식으로 설정)	그룹 결합 ON

오브젝트 (Object)

오브젝트 안쪽의 라인을 그립니다.

오브젝트만 설정한 예시 (박스와 구는 1 오브젝트)

오픈 에지 (Open Edge)

[오브젝트]로 검출된 에지가 개방된 경우 드로잉의 활성화/비활성화를 설정합니다.

오픈에지 오프	오픈에지 온

교차 (Intersection)

폴리곤이 교차하는 지점에 선을 그립니다.

교차만 설정한 예시

자기교차 (Self-Intersection) {: #self-intersection }ㄴ

오브젝트 내 폴리곤이 교차하는 경우 그리기 여부를 설정합니다.

자기교차 ON

자기교차 OFF

스무징 경계 (Smoothing Boundary)

폴리곤의 노멀 스무스(하드 에지)의 경계에 라인을 그립니다.

스무징 경계만 설정한 예시

머티리얼 ID 경계 (Material ID Boundary)

다른 머티리얼과의 경계에 라인을 그립니다.

머티리얼 ID 경계만 설정한 예시

노멀 각도 (Normal Angle)

지오메트리의 임의의 노멀 각도의 에지에 라인을 그립니다. 노멀 각도의 범위는 [최소] [최대]를 사용합니다.

최소 / 최대 (Min / Max)

폴리곤의 노멀 각도 범위를 설정합니다.

노멀 각도만 설정한 예시

와이어 (Wireframe)

와이어프레임 방식으로 폴리곤을 그립니다.

와이어만 설정한 예시

개별 브러시 설정 (Specific Brush Settings)

개별 브러시 설정 버튼의 왼쪽에 있는 체크박스를 ON 으로 하면 각 에지마다 다른 설정으로 라인을 그릴 수 있습니다. 버튼을 클릭하면 [브러시 설정]으로 프로퍼티 표시가 전환됩니다.

에지마다 다른 설정을 한 예시

오브젝트 사이의 에지를 연결 (Weld Edges Between Objects)

라인셋 설정이 여러 오브젝트를 대상으로 하는 경우, 검출된 에지를 연결하기 위한 설정입니다. 활성화 되어 있으면 오브젝트 사이의 라인의 스트로크를 연결합니다.

이 설정은 [스트로크 사이즈 감쇠] [스트로크 알파 감쇠] [컬러 범위]를 사용했을 때 효과가 두드러집니다. 예를 들어 직선적인 모델에서 오브젝트의 에지가 겹치는 위치 관계에 있을 때 스트로크를 하나로 연결하고 싶을 때 사용합니다.

오브젝트 사이의 에지를 연결 오프 라인 분할각도 : 60° 스트로크 사이즈 감쇠 : ON (파란색과 빨간색 박스는 다른 오브젝트)	오브젝트 사이의 에지를 연결 ON 라인 분할각도 : 60° 스트로크 사이즈 감쇠 : 온 (세로의 라인이 다른 오브젝트의 에지와 연결됨)

다른 라인셋의 숨은선을 가리기 (Mask Hidden Lines of Other Line Sets)

다른 라인셋에서 설정된 [숨은선] 의 그리기를 차단합니다.

다른 라인셋의 숨은선을 가리기 : OFF	다른 라인셋의 숨은선을 가리기 : ON (박스의 숨은선은 실린더가 차단하고 있는 예시)

감쇠 (Reduction)

라인의 감쇠를 설정하는 계층입니다. 카메라나 오브젝트와의 거리에 따라 선의 굵기나 투명도를 변화시키는 기능입니다.

사이즈 축소 (Size Reduction)

라인의 사이즈를 카메라 또는 오브젝트의 거리에 따라 감쇠시키는 설정입니다.
버튼을 클릭하면 [감쇠 설정]이 열립니다.

사이즈 축소 OFF	사이즈 축소 ON

알파 감쇠 (Alpha Reduction)

라인의 알파를 카메라 또는 오브젝트의 거리에 따라 감쇠시키는 설정입니다. 버튼을 클릭하면 [감쇠 설정]이 열립니다.

알파 감쇠 OFF	알파 감쇠 ON
