Render Elements / Pencil+ 4 ライン¶
Render Elements は任意のレンダリング要素をファイル出力する機能です。Pencil+ 4 ラインは出力するエッジやラインセット ID を組み合わせて、必要なラインのみファイル出力することができます。
注意
[Pencil+ 4 反射/屈折] のラインには対応していません。

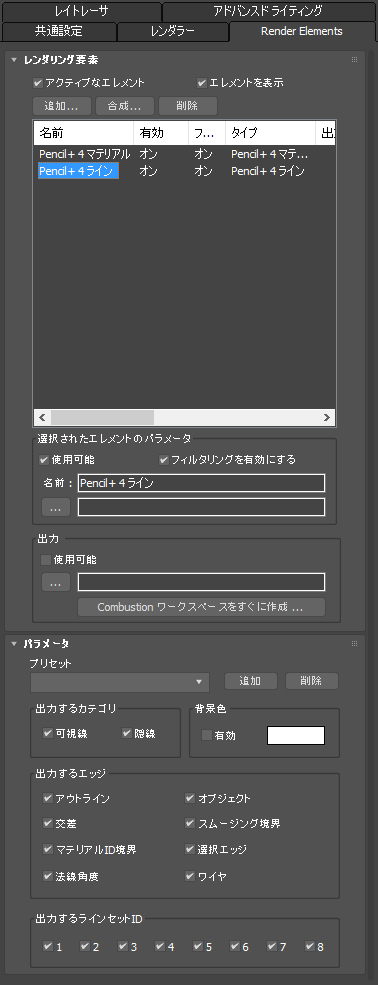

パラメータ (Parameters)¶
レンダーエレメント出力に関する設定を行う階層です。
プリセット (Presets)¶
プリセット機能に関連する領域です。
プリセット (Presets)¶
ファイルに保存されたパラメータ設定をロードします。パラメータ階層の値を保存できます。
プリセットは以下のファイルに保存されます。
Windows 7 以降
C:\Users\Public\Documents\PSOFT\Pencil+ 4 for 3ds Max\Presets\pencil+4_preset_lineelem.txt
追加 (Add)¶
プリセットに設定を保存します。プリセット名をテキスト入力フィールドに入力してから、[追加] ボタンをクリックしてください。
削除 (Delete)¶
プリセットを削除します。削除したいプリセットをプルダウンから選択してから、[削除] ボタンをクリックしてください。
出力する要素 (Output Element)¶
ラインの描画色に関する領域です。ラインの色、または深度情報のどちらを出力するか指定します。
カラー (Color)¶
ラインの色を出力します。
 |
| カラー |
Z深度 (Z Depth)¶
ラインの深度をグレースケールで出力します。
Z最小値 (Z Min)¶
深度の最小位置を指定します。この値に近い距離にあるラインほど白色に描画します。
Z最大値 (Z Max)¶
深度の最大位置を指定します。この値に近い距離にあるラインほど黒色に描画します。
 |
| Z深度 |
出力するカテゴリ (Output Categories)¶
ラインの [可視線] と [隠線] の出力に関する領域です。[可視線] と [隠線] を個別に出力したい場合に使用します。
可視線 (Visible Lines)¶
[可視線] の出力の有効/無効を設定します。
隠線 (Hidden Lines)¶
[隠線] の出力の有効/無効を設定します。
 |
 |
 |
| 可視線 : ON 隠線 : ON |
可視線 : ON 隠線 : OFF |
可視線 : OFF 隠線 : ON |
背景色 (Background Color)¶
レンダーエレメント出力の背景色に関する領域です。ラインと背景色が近い場合に、背景色を変えることでラインの確認がしやすくなります。
有効 (Enable)¶
背景色の動作の有効/無効を設定します。ON にした場合は [色] に設定された色を背景に使用してレンダリングします。
色 (Color)¶
背景色を設定します。
|
|
| 背景色 : OFF （背景色が黒色） |
背景色 : ON （背景色を青色に設定） |
出力するエッジ (Output Edges)¶
Pencil+ 4 ラインのエッジ出力に関する領域です。レンダーエレメントとして出力したいエッジを選択することができます。
アウトライン (Outline)¶
[アウトライン] の出力の有効/無効を設定します。
 |
 |

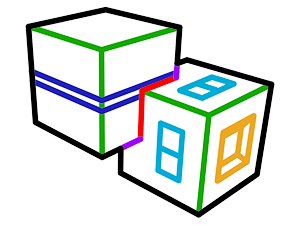

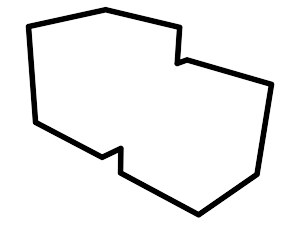

| レンダリング画像 | アウトラインのみ ON |
オブジェクト (Object)¶
[オブジェクト] の出力の有効/無効を設定します。
|
 |

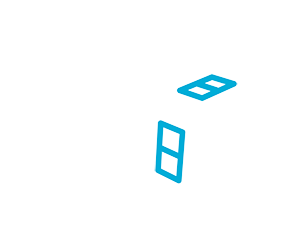

| レンダリング画像 | オブジェクトのみ ON |
交差 (Intersection)¶
[交差] の出力の有効/無効を設定します。
|
 |

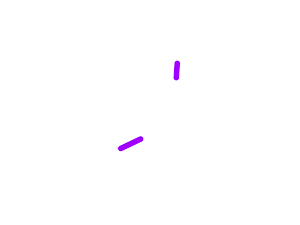

| レンダリング画像 | 交差のみ ON |
スムージング境界 (Smoothing Boundary)¶
[スムージング境界] の出力の有効/無効を設定します。
|
 |

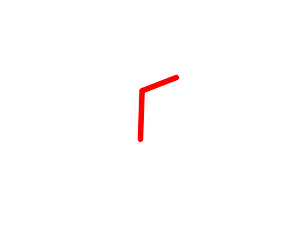

| レンダリング画像 | スムージング境界のみ ON |
マテリアルID境界 (Material ID Boundary)¶
[マテリアルID境界] の出力の有効/無効を設定します。
|
 |

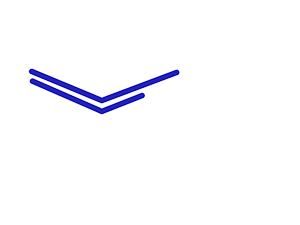

| レンダリング画像 | マテリアルID境界のみ ON |
選択エッジ (Selected Edge)¶
[選択エッジ] の出力の有効/無効を設定します。
|
 |
| レンダリング画像 | 選択エッジのみ ON |
法線角度 (Normal Angle)¶
[法線角度] の出力の有効/無効を設定します。
|
 |

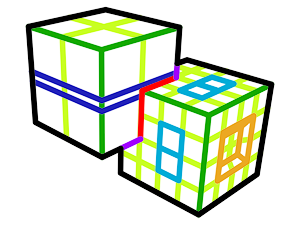

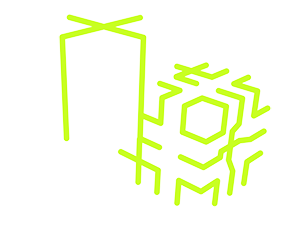

| レンダリング画像 | 法線角度のみ ON |
ワイヤ (Wireframe)¶
[ワイヤ] の出力の有効/無効を設定します。
 |
 |
| レンダリング画像 | ワイヤのみ ON |
出力するラインセット ID (Output Line Set IDs)¶
ラインセット ID の出力に関する領域です。レンダーエレメントとして出力したい [ラインセット ID] を選択することができます。
オブジェクトや特定のラインのみ個別に出力したい場合に使用します。たとえばキャラクターと背景にそれぞれ異なるラインセットIDを設定することで、キャラクターと背景を個別の画像ファイルに出力することができるようになります。
1〜8¶
ラインセット ID の出力の有効/無効を設定します。
 |
 |
 |
| ID 1 : ON (黒色) ID 2 : ON (赤色) |
ID 1 : ON ID 2 : OFF |
ID 1 : OFF ID 2 : ON |
