ブラシ詳細設定

ブラシ詳細設定は [Pencil+ 4 ライン] [ブラシ設定] と連携してブラシの形状やストロークの質感を設定するノード機能です。

基本設定 (Pencil+ 4 Line Parameters)

ブラシ詳細設定に関する設定を行う階層です。

基本設定 (Basic Parameters)

ブラシ詳細設定の基本動作に関する領域です。

名前 (Name)

[ブラシ詳細設定] の名前を設定します。この [名前] はブラシ設定ウィンドウの [ブラシ詳細] ボタンに表示されます。

基本設定へ (See Basic Parameters)

現在表示中の [ブラシ詳細設定] の親にあたる [ブラシ設定] を表示します。

ブラシエディター (Brush Editor)

ブラシに関する詳細な設定を行う階層です。

ブラシプリセット (Brush Presets)

プリセット機能に関連する領域です。

ブラシプリセット (Brush Presets)

ファイルに保存されたパラメータ設定をロードします。ブラシ エディター階層のパラメータを保存できます。 プリセットは以下のファイルに保存されます。

Windows 7 以降
C:\Users\Public\Documents\PSOFT\Pencil+ 4 for 3ds Max\Presets\pencil+4_preset_line_brush.txt

追加 (Add)

プリセットに設定を保存します。プリセット名をテキスト入力フィールドに入力してから、[追加] ボタンをクリックしてください。

注意

マップの設定はプリセットに保存されません。

削除 (Delete)

プリセットを削除します。削除したいプリセットをプルダウンから選択してから、[削除] ボタンをクリックしてください。

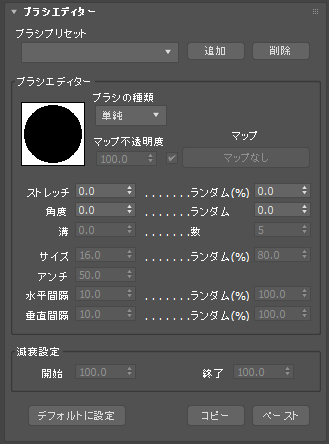

ブラシエディター (Brush Editor)

ブラシの外観に関する設定を行う領域です。Pencil+ 4 ラインはブラシを点描のようにエッジ上に配置することでラインを描画します。ブラシの形状を変えることで、筆あとのようなラインや柔らかなラインの質感を表現することができます。

[ライン アニメーション] が ON のとき、各パラメータの [ランダム] のランダムシードが [間隔] にあわせて切り替わります。

ブラシの種類 (Brush Type)

ブラシの種類を選択します。

通常 (Normal)

1つの点で構成されたブラシを作成します。

複数 (Multiple)

複数点で構成されたブラシを作成します。

単純 (Simple)

1つの点で構成されたブラシを作成します。[単純] は他のブラシに比べてラインの計算が速くなります。

通常	複数	単純

マップ不透明度 (Map Opacity)

適用したマップの不透明度を調節します。値を低くするとマップが透明になります。

マップ (Map)

ブラシ用のマップを設定します。

マップ画像	マップを設定してレンダリングした例 ストロークを破線に設定

ストレッチ (Stretch)

ブラシの真円率を設定します。[ブラシ設定] の同名のパラメータと相互リンクの関係にあります。

ストレッチ：0 角度 : 0	ストレッチ：50 角度 : 0	ストレッチ：90 角度 : 0

ランダム ストレッチ (Random Stretch)

ブラシの真円率にばらつきを設定します。

角度 (Angle)

ブラシの角度を設定します。[ブラシ設定] の同名のパラメータと相互リンクの関係にあります。

ストレッチ：90 角度：0	ストレッチ：90 角度 : 45	ストレッチ：90 角度 : 90

ランダム 角度 (Random Angle)

ブラシの角度にばらつきを設定します。

溝 (Groove)

ブラシ形状に加えるランダムな溝の強さを設定します。

溝 : 0 数 : 5	溝 : 20 数 : 5	溝 : 40 数 : 5	溝 : 60 数 : 5	溝 : 80 数 : 5	溝 : 100 数 : 5

数 (Number)

ブラシに加える溝の数を設定します。

溝 : 100 数 : 3	溝 : 100 数 : 5	溝 : 100 数 : 10

以下の [サイズ] から [ランダム 垂直間隔] のパラメータは [ブラシの種類] が [複数] の時にアクティブになります。

サイズ (Size)

ブラシを構成する点の大きさを設定します。

サイズ : 0 水平間隔 : 10 垂直間隔 : 10	サイズ : 5 水平間隔 : 10 垂直間隔 : 10	サイズ : 10 水平間隔 : 10 垂直間隔 : 10	サイズ : 20 水平間隔 : 10 垂直間隔 : 10

ランダム サイズ (Random Size)

ブラシを構成する点の大きさにばらつきを設定します。

サイズ : 5 ランダムサイズ : 0	サイズ : 5 ランダムサイズ : 20	サイズ : 5 ランダムサイズ : 40	サイズ : 5 ランダムサイズ : 60	サイズ : 5 ランダムサイズ : 80	サイズ : 5 ランダムサイズ : 100

アンチ (Antialiasing)

ブラシを構成する点のアンチエイリアスの強さを設定します。

アンチ : 0	アンチ : 20	アンチ : 40	アンチ : 60	アンチ : 80	アンチ : 100	アンチ : 200

水平間隔 (Horizontal Space)

ブラシを構成する点の水平間隔を設定します。

サイズ : 5 水平間隔 : 0 垂直間隔 : 10	サイズ : 5 水平間隔 : 10 垂直間隔 : 10	サイズ : 5 水平間隔 : 20 垂直間隔 : 10	サイズ : 5 水平間隔 : 30 垂直間隔 : 10

ランダム 水平間隔 (Random Horizontal Space)

ブラシを構成する点の水平間隔にばらつきを設定します。

水平間隔 : 10 ランダム 水平方向 : 0	水平間隔 : 10 ランダム 水平方向 : 20	水平間隔 : 10 ランダム 水平方向 : 40	水平間隔 : 10 ランダム 水平方向 : 60	水平間隔 : 10 ランダム 水平方向 : 80	水平間隔 : 10 ランダム 水平方向 : 100

垂直間隔 (Vertical Space)

ブラシを構成する点の垂直間隔を設定します。

サイズ : 5 水平間隔 : 10 垂直間隔 : 0	サイズ : 5 水平間隔 : 10 垂直間隔 : 10	サイズ : 5 水平間隔 : 10 垂直間隔 : 20	サイズ : 5 水平間隔 : 10 垂直間隔 : 30

ランダム 垂直間隔 (Random Vertical Space)

ブラシを構成する点の垂直間隔にばらつきを設定します。

垂直間隔 : 10 ランダム 垂直間隔 : 0	垂直間隔 : 10 ランダム 垂直間隔 : 20	垂直間隔 : 10 ランダム 垂直間隔 : 40	垂直間隔 : 10 ランダム 垂直間隔 : 60	垂直間隔 : 10 ランダム 垂直間隔 : 80	垂直間隔 : 10 ランダム 垂直間隔 : 100

減衰設定 (Reduction)

ブラシの輪郭を減衰させる設定を行う領域です。このパラメータは [ブラシの種類] が [通常] または [複数] の時にアクティブになります。

開始 (Start)

減衰の開始位置を設定します。

終了 (End)

減衰の終了位置を設定します。

開始：0 終了 : 100	開始：50 終了 : 100	開始：100 終了 : 100	開始：100 終了 : 0

デフォルトとコピーペースト (Make Default, Copy and Paste)

ブラシのデフォルト設定と、ブラシの設定をコピーペーストを行う領域です。

デフォルトに設定 (Make Default)

現在のブラシの値をデフォルト値に設定します。デフォルト値は新規にラインセットを追加した場合に使用されます。

設定ファイルは以下のファイルに保存されます。初期状態に戻したい場合は「pencil+4_brush.ini」ファイルを削除して 3ds Max を再起動してください。

Windows 7 以降
C:\Users\Public\Documents\PSOFT\Pencil+ 4 for 3ds Max\Configs\pencil+4_brush.ini

コピー / ペースト (Copy / Paste)

ブラシエディター階層の値をコピーペーストします。他のブラシエディター階層に値をコピーする場合に使用します。

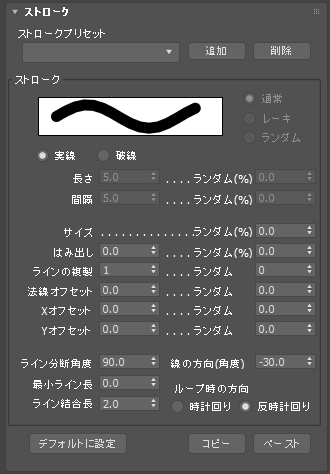

ストローク (Stroke)

ストロークに関する設定を行う階層です。Pencil+ 4 ラインはブラシを点描のようにエッジ上に配置することでラインを描画します。このとき同一のエッジを1繋がりのストロークとして扱います。

ストロークプリセット (Stroke Presets)

プリセット機能に関連する領域です。

ストロークプリセット (Stroke Presets)

ファイルに保存されたパラメータ設定をロードします。[ストローク] [ゆがみ] [ストローク サイズ減衰] [ストローク アルファ 減衰] [カラー範囲] 階層がプリセットの保存対象です。

設定は以下のファイルに保存されます。

Windows 7 以降
C:\Users\Public\Documents\PSOFT\Pencil+ 4 for 3ds Max\Presets\pencil+4_preset_line_stroke.txt

追加 (Add)

プリセットに設定を保存します。プリセット名をテキスト入力フィールドに入力してから、[追加] ボタンをクリックしてください。

削除 (Delete)

プリセットを削除します。削除したいプリセットをプルダウンから選択してから、[削除] ボタンをクリックしてください。

ストローク (Strokes)

ストロークの設定を行う領域です。 ストロークの位置や長さのばらつきや、ストロークの繋がりを設定します。

[ライン アニメーション] が ON のとき、各パラメータの [ランダム] のランダムシードが [間隔] にあわせて切り替わります。

ストローク (Strokes)

ストロークに対するブラシの配置方法を設定します。

通常 (Normal)

ブラシを一定の角度で配置します。

レーキ (Rake)

ストロークの方向に合わせてブラシの角度を回転します。筆あとのような軌跡を描くに表現に適しています。

ランダム (Random)

ブラシパラメータの [ランダム] を参照して、ブラシの角度にばらつきを設定します。スプレーのようなランダムなブラシ表現に適しています。

通常のストロークイメージ	レーキのストロークイメージ	ランダムのストロークイメージ

実線 (Full)

切れ目のないストロークを描画します。

実線

破線 (Dashed)

切れ目のあるストロークを描画します。

破線

長さ (Length)

ストロークの描画される長さ（ピクセル数）を設定します。このパラメータは [破線] の時にアクティブになります。

長さ : 0 間隔 : 20	長さ : 20 間隔 : 20	長さ : 40 間隔 : 20
長さ : 60 間隔 : 20	長さ : 80 間隔 : 20	長さ : 100 間隔 : 20

ランダム 長さ (Random Length)

長さにばらつきを設定します。

長さ : 20 長さ ランダム : 0 間隔 : 20	長さ : 20 長さ ランダム : 50 間隔 : 20	長さ : 20 長さ ランダム : 100 間隔 : 20

間隔 (Space)

ストロークの切れ目の長さ（ピクセル数）を設定します。このパラメータは [破線] の時にアクティブになります。

長さ : 20 間隔 : 0	長さ : 20 間隔 : 20	長さ : 20 間隔 : 40
長さ : 20 間隔 : 60	長さ : 20 間隔 : 80	長さ : 20 間隔 : 100

ランダム 間隔 (Random Space)

間隔にばらつきを設定します。

長さ : 20 間隔 : 20 ランダム 間隔 : 0	長さ : 20 間隔 : 20 ランダム 間隔 : 50	長さ : 20 間隔 : 20 ランダム 間隔 : 100

ランダム サイズ (Random Size)

ストロークのサイズにばらつきを設定します。

ランダム サイズ : 0	ランダム サイズ : 50	ランダム サイズ : 100

はみ出し (Extend)

ストロークの始点と終点のはみだす長さ（ピクセル数）を設定します。

はみ出し : 0	はみ出し : 20	はみ出し : 40
はみ出し : 60	はみ出し : 80	はみ出し : 100

ランダム はみ出し (Random Extend)

はみ出しの長さにばらつきを設定します。

ランダム はみ出し : 0	ランダム はみ出し : 50	ランダム はみ出し : 100

ラインの複製 (Line Copy)

ストロークを複製して描画します。

ラインの複製 : 1 ランダム 法線オフセット : 50	ラインの複製 : 2 ランダム 法線オフセット : 50	ラインの複製 : 3 ランダム 法線オフセット : 50
ラインの複製 : 4 ランダム 法線オフセット : 50	ラインの複製 : 5 ランダム 法線オフセット : 50	ラインの複製 : 6 ランダム 法線オフセット : 50

ランダム ラインの複製 (Random Line Copy)

ストロークを複製にばらつきを設定します。

ラインの複製 : 1 ランダム ラインの複製 : 0 ランダム 法線オフセット : 50	ラインの複製 : 1 ランダム ラインの複製 : 2 ランダム 法線オフセット : 50	ラインの複製 : 1 ランダム ラインの複製 : 4 ランダム 法線オフセット : 50

法線オフセット (Normal Offset)

ストロークを法線方向にオフセットする量（ピクセル数）を設定します。

法線オフセット : 0	法線オフセット : 20	法線オフセット : 40
法線オフセット : 60	法線オフセット : 80	法線オフセット : 100

ランダム 法線オフセット (Random Normal Offset)

法線オフセットの強さにばらつきを設定します。

ランダム 法線オフセット : 0	ランダム 法線オフセット : 50	ランダム 法線オフセット : 100
ランダム 法線オフセット : 150	ランダム 法線オフセット : 200	ランダム 法線オフセット : 250

X オフセット (X Offset)

ストロークをスクリーンの左右方向にオフセットする量（ピクセル数）を設定します。

X オフセット : 0	X オフセット : 50	X オフセット : 100
X オフセット : 150	X オフセット : 200	X オフセット : 250

ランダム X オフセット (Random X Offset)

X オフセットの強さにばらつきを設定します。

ランダム X オフセット : 0	ランダム X オフセット : 50	ランダム X オフセット : 100
ランダム X オフセット : 150	ランダム X オフセット : 200	ランダム X オフセット : 250

Y オフセット (Y Offset)

ストロークをスクリーンの上下方向にオフセットする量（ピクセル数）を設定します。

Y オフセット : 0	Y オフセット : 50	Y オフセット : 100
Y オフセット : 150	Y オフセット : 200	Y オフセット : 250

ランダム Y オフセット (Random Y Offset)

Y オフセットの強さにばらつきを設定します。

ランダム Y オフセット : 0	ランダム Y オフセット : 50	ランダム Y オフセット : 100
ランダム Y オフセット : 150	ランダム Y オフセット : 200	ランダム Y オフセット : 250

以下のパラメータはエッジのストローク判定に関する設定を行います。検出されたエッジをどのように1つのストロークにするか決めます。各パラメータはスクリーン平面を基準にします。

ライン分断角度 (Line Split Angle)

頂点を共有するエッジのストロークを分離する角度を設定します。値を小さくするとストロークは分断しやすくなり、0に設定すると全てのストロークがエッジ単位で分断します。

ライン分断角度 : 0.1	ライン分断角度 : 46	ライン分断角度 : 85

最小ライン (Min Line Length)

ストロークの描画をキャンセルする長さ（ピクセル数）を設定します。複雑な形状で短いストロークが多く描画される場合に、この設定を使用して短いストロークの描画をしないように設定できます。

最小ライン : 0	最小ライン : 50	最小ライン : 100

ライン結合長 (Line Link Length)

ストロークを結合する長さ（ピクセル数）を設定します。同じ座標に複数のエッジを検出した場合にストロークを結合します。

線の方向(角度) (Line Direction (Angle))

ストロークの適応方向を設定します。設定した方向（角度）からストロークを描画します。

線の方向(角度) : 0	線の方向(角度) : 45	線の方向(角度) : 80
線の方向(角度) : 135	線の方向(角度) : 180

ループ時の方向 (Loop Direction)

ストロークが円状に繋がった場合の向を設定します 。

時計回り	反時計回り

デフォルトとコピーペースト (Make Default, Copy and Paste)

ストロークのデフォルト設定と、ストロークの設定をコピーペーストを行う領域です。

デフォルトに設定 (Make Default)

現在のストロークの値をデフォルト値に設定します。デフォルト値は新規にラインセットを追加した場合に使用されます。

設定ファイルは以下のディレクトリに保存されます。初期状態に戻したい場合は「pencil+4_brush.ini」ファイルを削除して 3ds Max を再起動してください。

Windows 7 以降
C:\Users\Public\Documents\PSOFT\Pencil+ 4 for 3ds Max\Configs\pencil+4_brush.ini

コピー / ペースト (Copy / Paste)

ストローク階層の値をコピーペーストします。他のストローク階層に値をコピーする場合に使用します。

ゆがみ (Distortion)

ストロークのゆがみ関する設定を行う階層です。

ゆがみ設定 (Distortion Settings)

ゆがみ機能に関連する領域です。

[ライン アニメーション] が ON のとき、各パラメータの [ランダム] のランダムシードが [間隔] にあわせて切り替わります。

有効 (Enable)

ゆがみ設定の動作の有効/無効を設定します。

マップ変化量 (Map Amount)

マップがストロークに加える効果の強さを設定します。

マップ (Map)

ストロークに変化を加えるマップを設定します。

マップ変化量 : 0 変化量 : 0 (チェックマップを設定した例)	マップ変化量 : 20 変化量 : 0	マップ変化量 : 40 変化量 : 0
マップ変化量 : 60 変化量 : 0	マップ変化量 : 80 変化量 : 0	マップ変化量 : 100 変化量 : 0

以下のパラメータはストロークに波線のようなゆがみを加える機能です。

変化量 (Amount)

ストロークに加えるゆがみの強さを設定します。

変化量 : 0 周期 : 50	変化量 : 20 周期 : 50	変化量 : 40 周期 : 50
変化量 : 60 周期 : 50	変化量 : 80 周期 : 50	変化量 : 100 周期 : 50

ランダム 変化量 (Random Amount)

変化量の強さにばらつきを設定します。

変化量 : 20 ランダム 変化量 : 0 周期 : 50	変化量 : 20 ランダム 変化量 : 50 周期 : 50	変化量 : 20 ランダム 変化量 : 100 周期 : 50

周期 (Cycles)

波の周期を設定します。値を小さくすると波の間隔が狭くなり、値を大きくすると波の間隔が広がります。

変化量 : 20 周期 : 0	変化量 : 20 周期 : 50	変化量 : 20 周期 : 100
変化量 : 20 周期 : 150	変化量 : 20 周期 : 200	変化量 : 20 周期 : 250

ランダム 周期 (Random Cycles)

周期にばらつきを設定します。

変化量 : 20 周期 : 50 ランダム 周期 : 0	変化量 : 20 周期 : 50 ランダム 周期 : 50	変化量 : 20 周期 : 50 ランダム 周期 : 100

位相 (Phase)

周期の開始位置を設定します。

位相 : 0	位相 : 20	位相 : 40
位相 : 60	位相 : 80	位相 : 100

ランダム 位相 (Random Phase)

位相にばらつきを設定します。

位相 : 0 ランダム 位相 : 0	位相 : 0 ランダム 位相 : 50	位相 : 0 ランダム 位相 : 100

デフォルトとコピーペースト (Make Default, Copy and Paste)

ゆがみのデフォルト設定と、ゆがみの設定をコピーペーストを行う領域です。

デフォルトに設定 (Make Default)

現在のゆがみの値をデフォルト値に設定します。デフォルト値は新規にラインセットを追加した場合に使用されます。

設定は以下のファイルに保存されます。初期状態に戻したい場合は「pencil+4_brush.ini」ファイルを削除し 3ds Max を再起動してください。

Windows 7 以降
C:\Users\Public\Documents\PSOFT\Pencil+ 4 for 3ds Max\Configs\pencil+4_brush.ini

コピー / ペースト (Copy / Paste)

ゆがみ階層の値をコピーペーストします。他のゆがみ階層に値をコピーする場合に使用します。

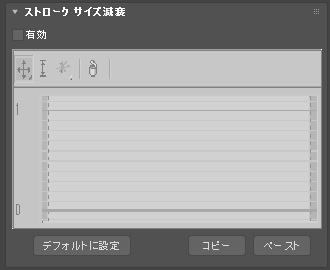

ストローク サイズ減衰 (Stroke Size Reduction Settings)

ストロークの太さをカーブを使用してコントロールする階層です。

ストローク サイズ減衰 (Stroke Size Reduction Settings)

ストローク サイズ減衰に関連する領域です。カーブ UI を使用して1つのストロークの開始位置から終了位置までのストロークの太さを設定します。

有効 (Enable)

ストローク サイズ減衰の動作の有効/無効を設定します。

カーブ (Curve)

ストロークの太さをカーブを使用して変化させます。

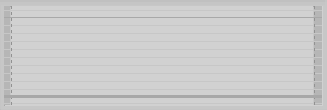

ストローク サイズ減衰 OFF	レンダリング画像

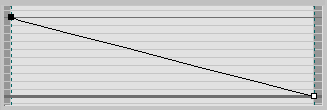

直線的なカーブを設定した例	レンダリング画像

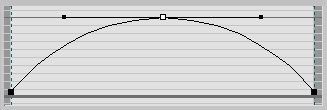

アーチ状のカーブを設定した例	レンダリング画像

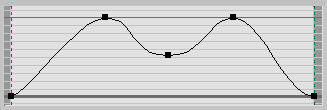

波形のカーブを設定した例	レンダリング画像

デフォルトとコピーペースト (Make Default, Copy and Paste)

ストローク サイズ減衰のデフォルト設定と、カーブのコピーペーストを行う領域です。

デフォルトに設定 (Make Default)

現在のカーブの値をデフォルト値に設定します。デフォルト値は新規にラインセットを追加した場合に使用されます。

プリセットは以下のファイルに保存されます。初期状態に戻したい場合は「pencil+4_brush.ini」ファイルを削除し 3ds Max を再起動してください。

Windows 7 以降
C:\Users\Public\Documents\PSOFT\Pencil+ 4 for 3ds Max\Configs\pencil+4_brush.ini

コピー / ペースト (Copy / Paste)

ストローク サイズ減衰 階層の値をコピーペーストします。他の ストローク サイズ減衰 階層に値をコピーする場合に使用します。

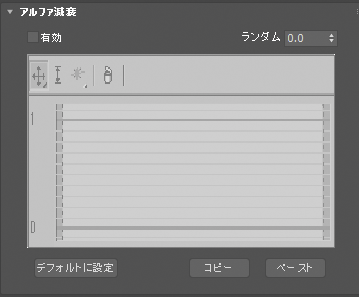

ストローク アルファ減衰 (Stroke Alpha Reduction Settings)

ストロークの不透明度をカーブを使用してコントロールする階層です。

ストローク アルファ減衰 (Stroke Alpha Reduction Settings)

ストローク アルファ減衰に関連する領域です。カーブ UI を使用して1つのストロークの開始位置から終了位置までのストロークの不透明度を設定します。

有効 (Enable)

ストローク アルファ減衰の動作の有効/無効を設定します。

カーブ

ストロークの不透明度をカーブを使用して変化させます。

ストローク サイズ減衰 OFF	レンダリング画像
直線的なカーブを設定した例	レンダリング画像
アーチ状のカーブを設定した例	レンダリング画像
波形のカーブを設定した例	レンダリング画像

デフォルトとコピーペースト (Make Default, Copy and Paste)

ストローク アルファ減衰のデフォルト設定と、カーブのコピーペーストを行う領域です。

デフォルトに設定 (Make Default)

現在のカーブの値をデフォルト値に設定します。デフォルト値は新規にラインセットを追加した場合に使用されます。

設定は以下のファイルに保存されます。初期状態に戻したい場合は「pencil+4_brush.ini」ファイルを削除して 3ds Max を再起動してください。

Windows 7 以降
C:\Users\Public\Documents\PSOFT\Pencil+4\PSOFT\Pencil+ 4 for 3ds Max\Configs\pencil+4_brush.ini

コピー / ペースト (Copy / Paste)

ストローク アルファ減衰 階層の値をコピーペーストします。他の ストローク アルファ減衰 階層に値をコピーする場合に使用します。

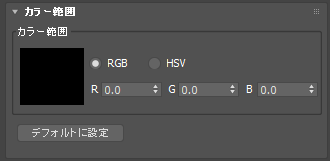

カラー範囲 (Color Range)

ストロークの色にばらつきを設定する階層です。

カラー範囲 (Color Range)

カラー範囲に関連する領域です。ブラシ設定の [基本色] を元に1つのストロークごとに色を変化させます。

RGB

RGB の範囲で色にばらつきを設定します。

HSV

HSV の範囲で色にばらつきを設定します。

H : 0 S : 0 V : 0 （ラインの基本色を赤色に設定）	H : 100 S : 0 V : 0 （ラインの基本色を赤色に設定）

デフォルト (Make Default)

カラー範囲のデフォルト設定を行う領域です。

デフォルトに設定 (Make Default)

現在の値をデフォルト値に設定します。デフォルト値は新規にラインセットを追加した場合に使用されます。

設定は以下のファイルに保存されます。初期状態に戻したい場合は「pencil+4_brush.ini」ファイルを削除して 3ds Max を再起動してください。

Windows 7 以降
C:\Users\Public\Documents\PSOFT\Pencil+ 4 for 3ds Max\Configs\pencil+4_brush.ini
