Pencil+ 4 パース変形の使用方法

Pencil+ 4 パース変形モディファイヤの使用方法を解説します。Pencil+ 4 パース変形は手描きのアニメーションのような誇張したパース表現を可能にするモディファイヤ機能です。

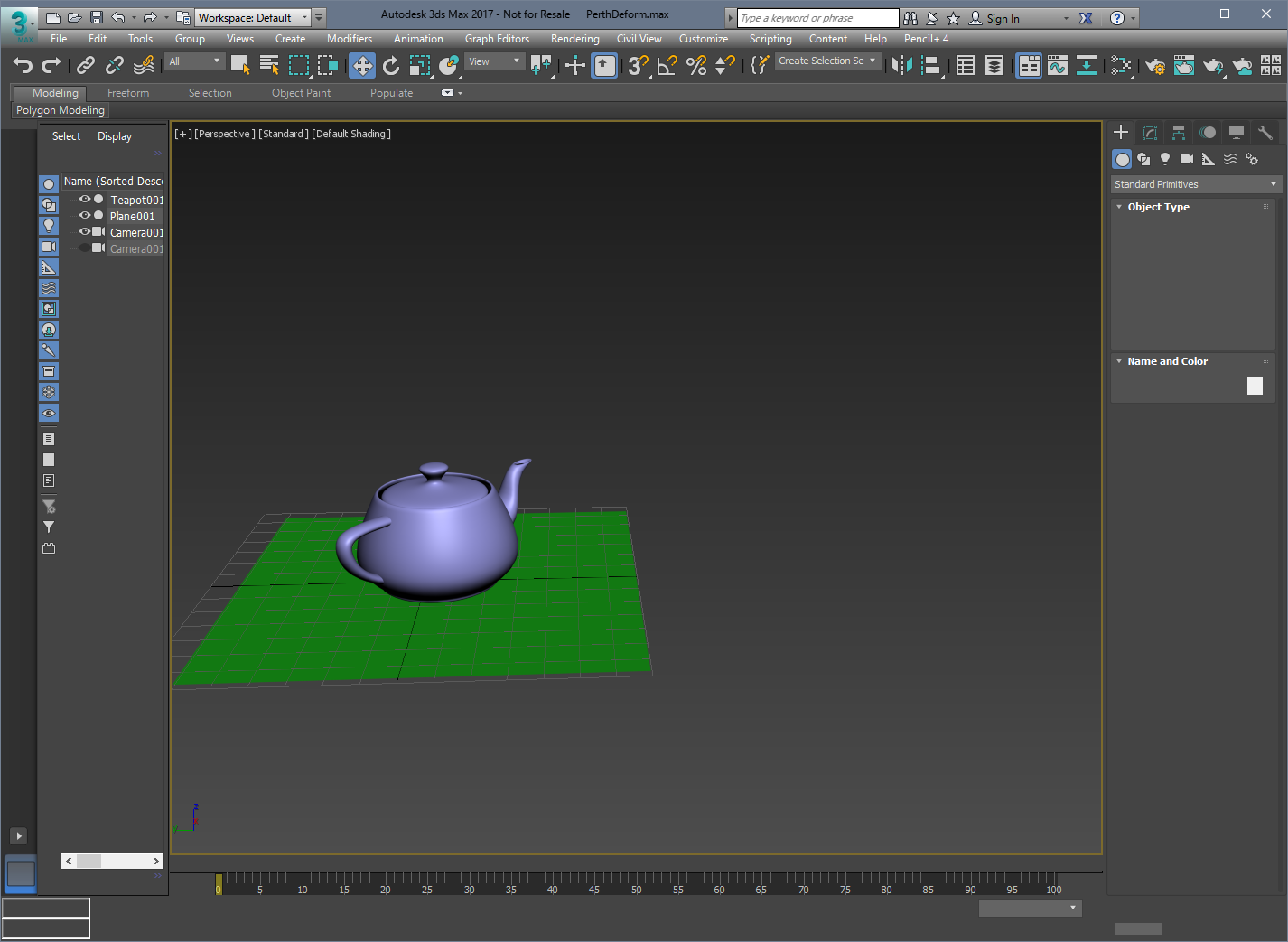

シーンを準備します。
今回は [標準プリミティブ] から [ティーポット]「平面」を作成します。

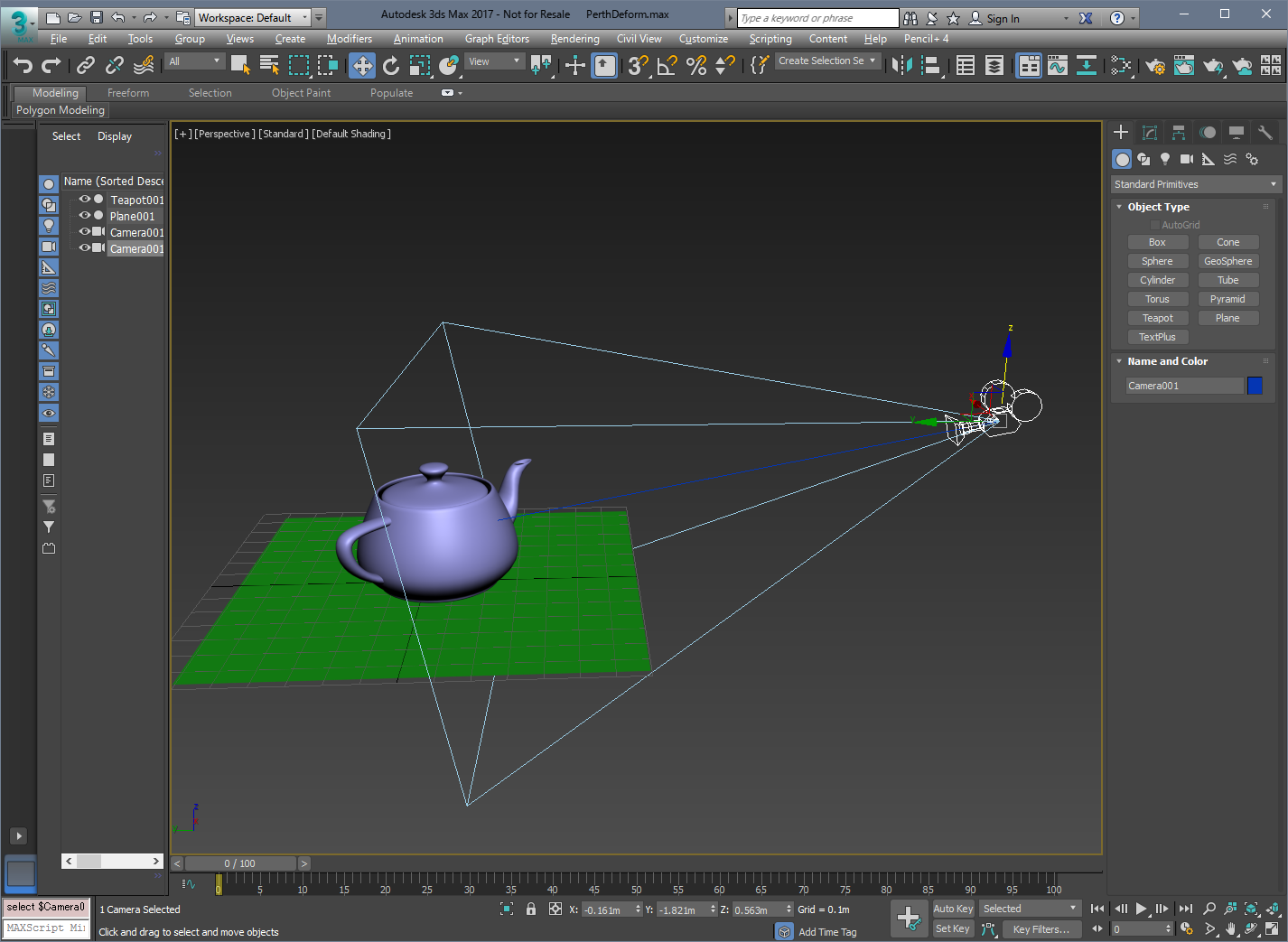

カメラを作成します。
今回は [ターゲットカメラ] を使用します。
カメラに Pencil+ 4 パース変形モディファイヤを適用します。
カメラを選択した状態で「修正パネル / モディファイヤリスト」をクリックして、[オブジェクト空間モディファイヤ] 以下の [Pencil+ 4 パース変形] をクリックしてください。

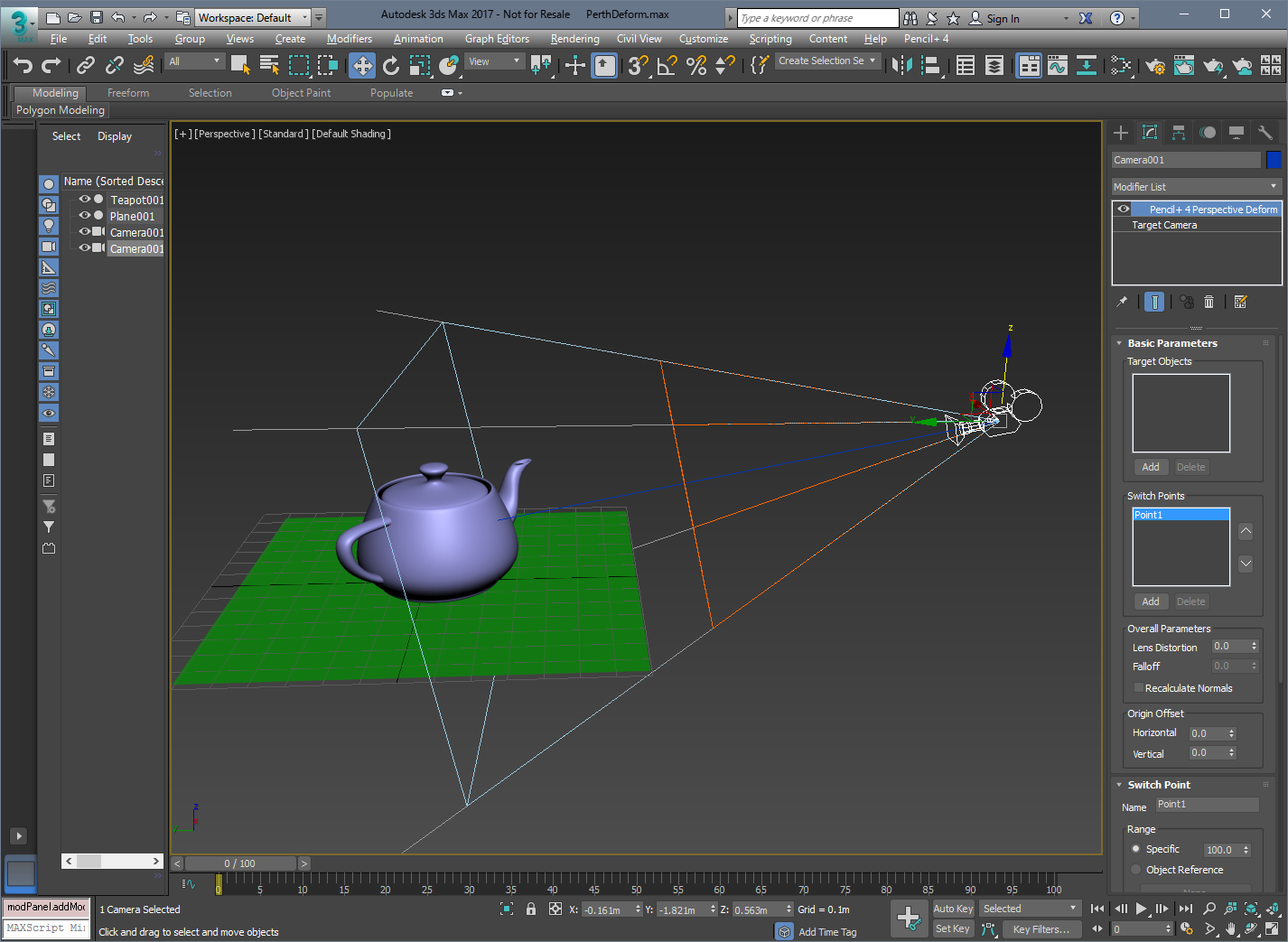

Pencil+ 4 パース変形モディファイヤが適用されると、ビューポートのカメラにオレンジ色のガイドが表示されます。
[対象オブジェクト] にオブジェクトを追加します。

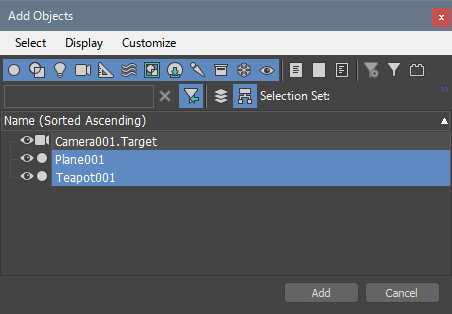

対象オブジェクトリスト下にある [追加] ボタンをクリックしてください。[オブジェクトの追加] ダイアログが表示されます。つぎに [ティーポット] と [平面] を選択して [追加] ボタンをクリックしてください。対象オブジェクトリストにオブジェクト名が表示されます。
[スイッチポイント] を追加します。

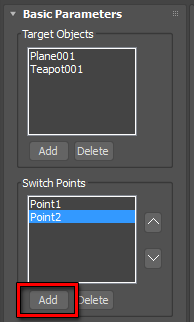

スイッチポイントリスト下部にある [追加] ボタンをクリックしてください。リストに [ポイント2] が追加されます。

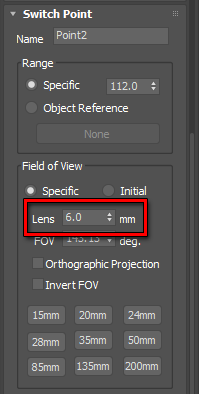

[画角] を設定します。スイッチポイントリストで「ポイント2」をクリックしてください。画角領域の [レンズ] を 6 mm に設定します。

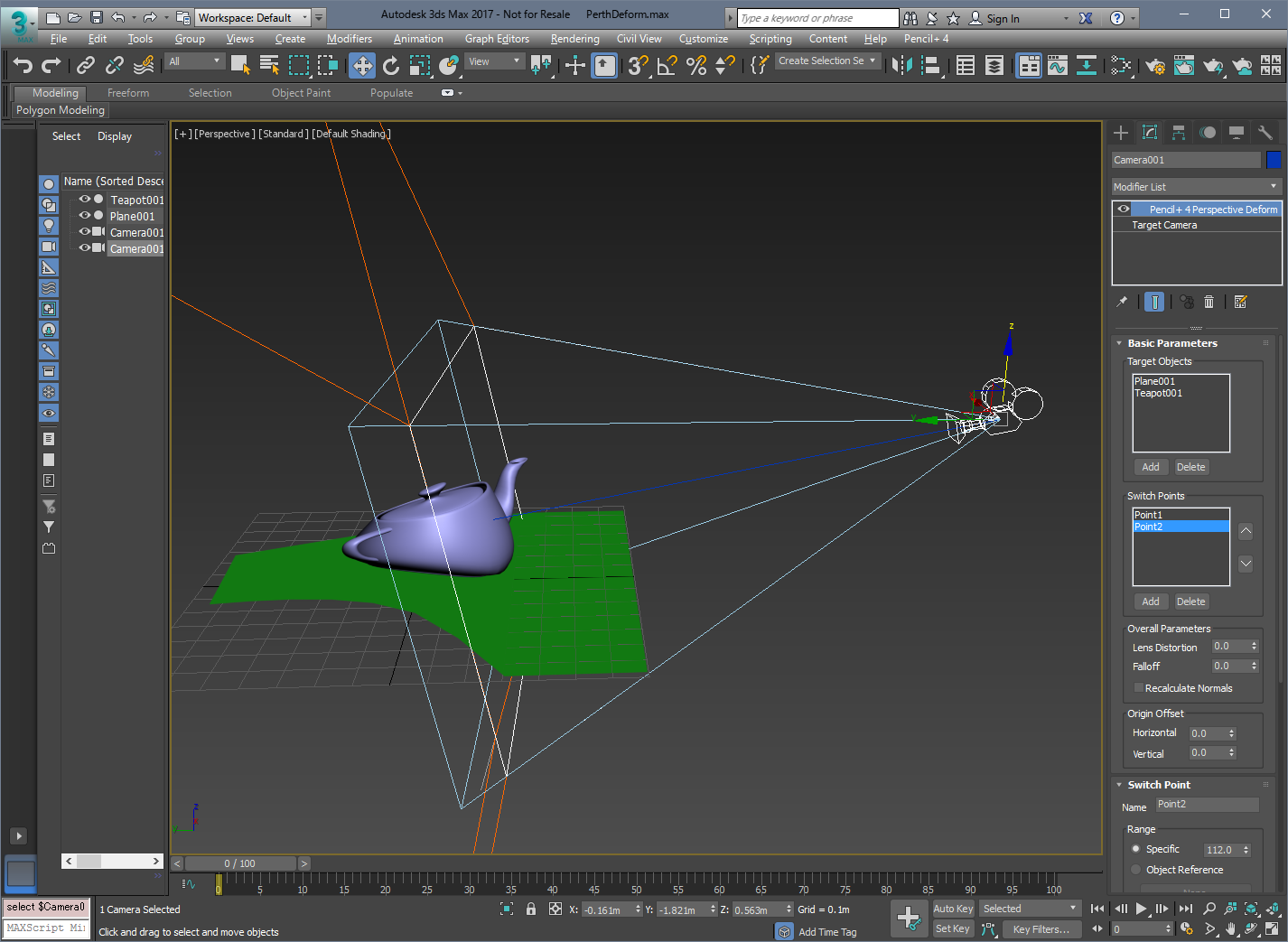

カメラを動かしてください。
カメラからの距離に応じてオブジェクトが変形するのを確認できます。

[スイッチポイント] は複数個設定することができます。カメラの手前側は広角で奥側は望遠といった、手描きの絵のような誇張したパースを作り出すことができます。オフセット機能を使用することで、一般的な3Dソフトのカメラでは変更することのできない消失点を移動することもできます。
