Pencil+ 4 法線コピー¶
Pencil+ 4 法線コピー モディファイヤは、同じ頂点数 かつ 同じ面構成のオブジェクトの法線をコピーすることを可能にするモディファイヤ機能です。オブジェクトのシルエットを維持したまま、ジオメトリ形状と異なるシェーディング結果を得ることができます。

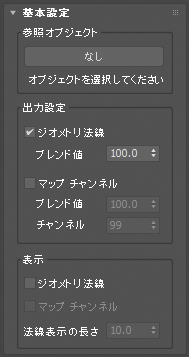

基本設定 (Basic Parameters)¶
Pencil+ 4 法線コピー モディファイヤの設定に関する階層です。
参照オブジェクト (Reference Object)¶
法線コピーの対象となるオブジェクトを表示する領域です。
参照オブジェクト (Reference Object)¶
コピーしたい法線情報を持つオブジェクトを選択します。参照するオブジェクトは同じ頂点数、同じ面構成のオブジェクトである必要があります。
 |
 |
 |
|---|---|---|
| 法線コピー : OFF | 法線コピー : ON | 参照オブジェクト |
出力設定 (Output Parameters)¶
コピーした法線の設定に関する領域です。
ジオメトリ法線 (Geometry Normal)¶
法線コピー効果の有効/無効を設定します。
ブレンド値 (Blend Amount)¶
コピー先とコピー元の法線の合成の強さを設定します。
マップチャンネル (Map Channel)¶
法線のマップチャンネル出力の有効/無効を設定します。 チェックが ON の場合、指定されたマップチャンネルに法線を出力します。
Pencil+ 4 マテリアルの [マップチャンネルを法線として適用] と組み合わせて使用することで、ハイライトのみ別のオブジェクトの形状を参照する表現ができます。
ブレンド値 (Blend Amount)¶
コピー先とコピー元の法線の合成の強さを設定します。
チャンネル (Channel)¶
マップチャンネルの番号を設定します。
表示 (Display)¶
法線のビューポート表示に関する領域です。
ジオメトリ法線 (Geometry Normal)¶
ジオメトリ法線の表示の有効/無効を設定します。
マップチャンネル (Map Channel)¶
マップチャンネルによる法線の表示の有効/無効を設定します。
法線表示の長さ (Normal Display Length)¶
法線表示の長さを設定します。
