ライン関連機能
ライン関連機能はラインの設定をマテリアル単位で変更する補助的な機能です。基本的には Pencil+ 4 ラインを使用してラインの設定を行うことを想定していますが、シーン内で特殊な設定が必要になった場合にマテリアル単位でラインに関する設定をすることができます。

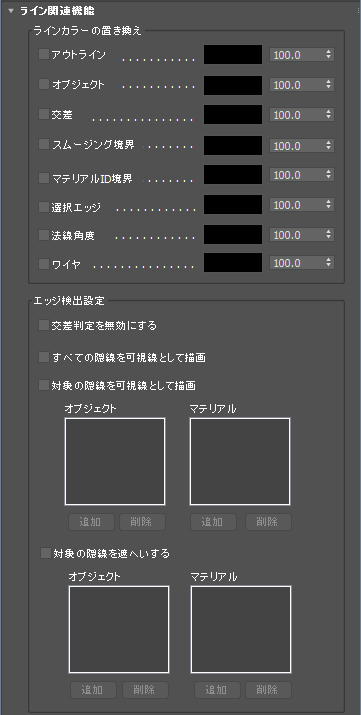

ライン関連機能 (Line Related Functions)¶
Pencil+ 4 ラインに関する補助的な設定を行う階層です。ラインの色を変更したり隠線の描画に関する設定を行えます。
ラインカラーの置き換え (Replace Line Color)¶
ラインカラーの置き換えに関する領域です。マテリアル側でエッジのラインカラーを変更できます。

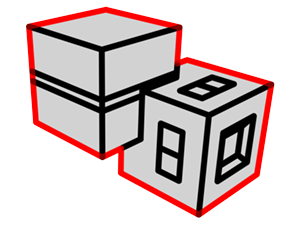

アウトライン (Outline)¶
アウトライン色の置き換えの有効/無効を設定します。
|
|
|---|---|

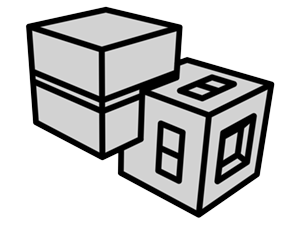

| 置き換え無し | アウトラインを赤色に置き換え |
オブジェクト (Object)¶
オブジェクト色の置き換えの有効/無効を設定します。
|
|
|
|---|---|
| 置き換え無し | オブジェクトを赤色に置き換え |

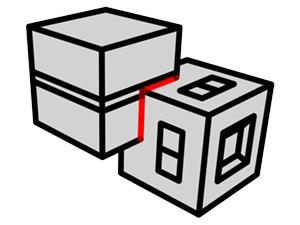

交差 (Intersection)¶
交差色の置き換えの有効/無効を設定します。
|
|
|
|---|---|
| 置き換え無し | 交差を赤色に置き換え |

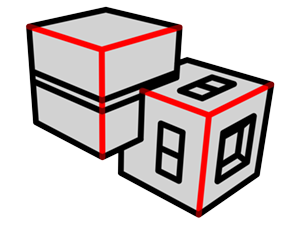

スムージング境界 (Smoothing Boundary)¶
スムージング境界色の置き換えの有効/無効を設定します。
|
|
|
|---|---|
| 置き換え無し | スムージング境界を赤色に置き換え |
マテリアル ID 境界 (Material ID Boundary)¶
マテリアル ID 境界色の置き換えの有効/無効を設定します。
|
|
|
|---|---|

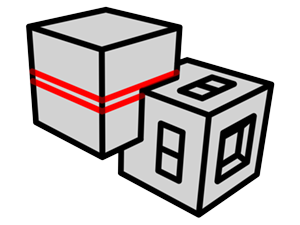

| 置き換え無し | マテリアルID境界を赤色に置き換え |
選択エッジ (Selected Edge)¶
選択エッジ色の置き換えの有効/無効を設定します。
|
|
|
|---|---|

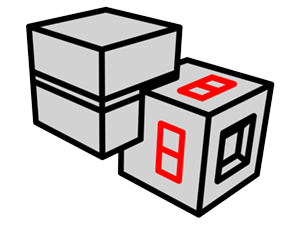

| 置き換え無し | 選択エッジを赤色に置き換え |

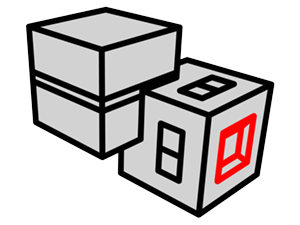

法線角度 (Normal Angle)¶
法線角度色の置き換えの有効/無効を設定します。
|
|
|
|---|---|
| 置き換え無し | 法線角度を赤色に置き換え |
ワイヤ (Wireframe)¶
ワイヤ色の置き換えの有効/無効を設定します。
|
|
|---|---|

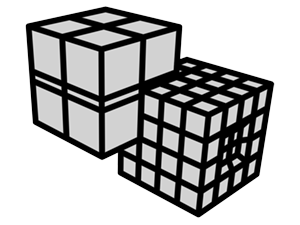

| 置き換え無し | ワイヤを赤色に置き換え |
エッジ検出設定 (Edge Detection)¶
エッジ検出に関する領域です。マテリアル側でラインのエッジ検出設定を制限できます。
交差判定を無効にする (Disable Intersection)¶
マテリアルが割り当てられたオブジェクトの交差の描画の有効/無効を設定します。
|
|
|---|---|

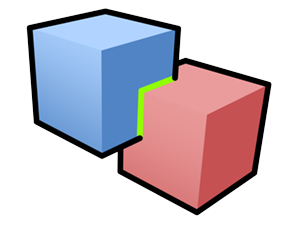

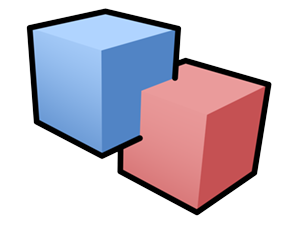

| 交差判定を無効にする OFF | 交差判定を無効にする ON |
すべての隠線を可視線として描画 (Draw Hidden Lines as Visible Lines)¶
マテリアルが割り当てられたオブジェクトに遮へいされた隠線部分を可視線として描画します。この設定はガラスのような透明なマテリアルの内側にあるオブジェクトのラインを描画するときに便利です。
|
|
|---|---|
| すべての隠線を可視線として描画 OFF |

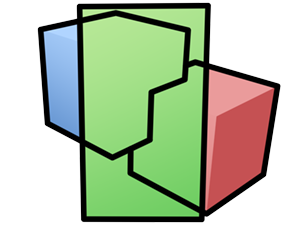

すべての隠線を可視線として描画 ON (緑色のマテリアルの隠線が可視線として描画されている) |
対象の隠線を可視線として描画 (Draw Hidden Lines of Targets as Visible Lines)¶
対象のオブジェクトやマテリアルの隠線を可視線として描画します。
|
|
|
|---|---|

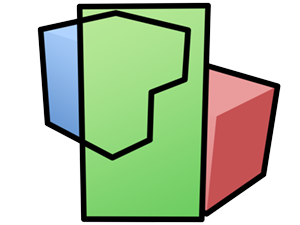

| 対象の隠線を可視線として描画 OFF |
対象の隠線を可視線として描画 ON (青色のマテリアルをリストに追加した例) |
オブジェクト リスト (Objects List)¶
[対象の隠線を可視線として描画] として処理するオブジェクトを表示します。
追加 (Add)¶
[オブジェクトの追加] ダイアログを表示します。[オブジェクトの追加] ダイアログで任意のオブジェクトを選択して [追加] をクリックすると、オブジェクト リストにオブジェクトを登録できます。
削除 (Delete)¶
[オブジェクトの削除] ダイアログを表示します。[オブジェクトの削除] ダイアログで任意のオブジェクトを選択して [削除] をクリックすると、オブジェクト リストからオブジェクトを解除できます。
マテリアル リスト (Materials List)¶
[対象の隠線を可視線として描画] として処理するマテリアルを表示します。
追加 (Add)¶
[マテリアルの追加] ダイアログを表示します。[マテリアルの追加] ダイアログで任意のマテリアルを選択して [追加] をクリックすると、マテリアル リストにマテリアルを登録できます。
削除 (Delete)¶
[マテリアルの削除] ダイアログを表示します。[マテリアルの削除] ダイアログで任意のオブジェクトを選択して [削除] をクリックすると、マテリアル リストからマテリアルを解除できます。
対象の隠線を遮へいする (Mask Hidden Lines of Targets)¶
対象のオブジェクトやマテリアルの隠線を遮へいします。 Pencil+ 4 ラインの [他のラインセットの隠線を遮へいする] と同様の機能です。
|
|
|---|---|

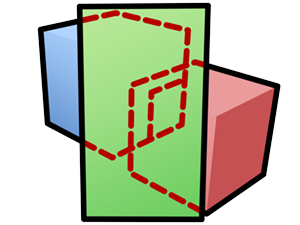

| 対象の隠線を遮へいする OFF |

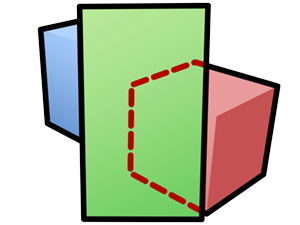

対象の隠線を遮へいする ON (青色のマテリアルをリストに追加した例) |
オブジェクト (Objects List)¶
[対象の隠線を遮へいする] オブジェクトを表示します。
追加 (Add)¶
[オブジェクトの追加] ダイアログを表示します。[オブジェクトの追加] ダイアログで任意のオブジェクトを選択して [追加] をクリックすると、オブジェクト リストにオブジェクトを登録できます。
削除 (Delete)¶
[オブジェクトの削除] ダイアログを表示します。[オブジェクトの削除] ダイアログで任意のオブジェクトを選択して [削除] をクリックすると、オブジェクト リストからオブジェクトを解除できます。
マテリアル リスト (Materials List)¶
[対象の隠線を遮へいする] マテリアルを表示します。
追加 (Add)¶
[マテリアルの追加] ダイアログを表示します。[マテリアルの追加] ダイアログで任意のマテリアルを選択して [追加] をクリックすると、マテリアル リストにマテリアルを登録できます。
削除 (Delete)¶
[マテリアルの削除] ダイアログを表示します。[マテリアルの削除] ダイアログで任意のオブジェクトを選択して [削除] をクリックすると、マテリアル リストからマテリアルを解除できます。
