Pencil+ 4 ライン ウィンドウ
Pencil+ 4 ライン ウィンドウは Pencil+ 4 ラインに関連した管理機能です。

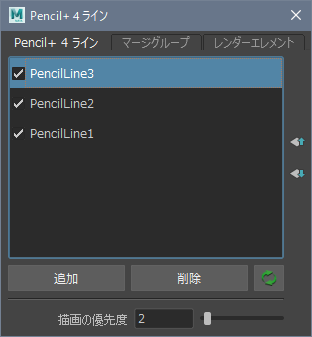

Pencil+ 4 ライン タブ (Pencil+ 4 Line Tab)¶
Pencil+ 4 ライン タブはシーン内の PencilLine ノードを管理する表示です。
Pencil+ 4 ライン リスト (Pencil+ 4 Line List)¶
シーン内の PencilLine ノードをリストに表示します。
リストは 描画の優先度 の値が高い順番に表示します。ノード名の前にあるチェックボックスは、ノードの アクティブ を編集できます。ノード名をダブルクリックするとノードの名前を変更できます。
上へ移動/下に移動 (Up/Down)¶
PencilLine ノードの描画の優先度を変更します。PencilLine が複数ある場合、リストの上にあるラインを前面にレンダリングします。
追加 (Add)¶
PencilLine ノードを追加します。
このボタンを使用した時のみ PencilLine ノードの作成と同時にセットを作成し、PencilLine ノードをセットのメンバーにします。これはアウトライナでノードを選択しやすくするための仕様です。セットは削除しても PencilLine ノードの動作には影響はありません。
削除 (Delete)¶
選択中の PencilLine ノードを削除します。
更新 (Update)¶
リストを更新します。
ノードのアトリビュート表示領域¶
選択中の PencilLine ノードのアトリビュートを表示します。選択中のノードのアトリビュートを編集することが可能です。
描画の優先度 (Render Priority)¶
PencilLine ノードを [描画の優先度] を表示します。

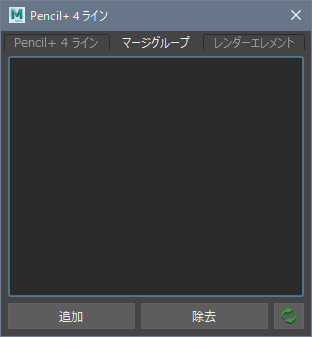

グループ結合 タブ (Merge Groups Tab)¶
グループ結合 タブは [グループ結合] で使用する [グループ] と [セット] を管理する表示です。
グループ結合 リスト (Merge Groups List)¶
グループ結合で使用する [グループ] または [セット] をリストに表示します。
追加 (Add)¶
[グループの追加] ダイアログを表示します。[グループの追加] ダイアログで任意の [グループ] または [セット] を選択して [追加] をクリックすると、グループ結合 リストにグループを登録できます。
除去 (Remove)¶
グループ結合 リストから選択中のオブジェクトを除去します。
更新 (Update)¶
リストを更新します。

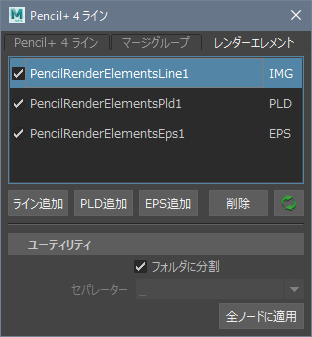

レンダーエレメント タブ (Render Elements Tab)¶
レンダーエレメント タブはシーン内のレンダーエレメントノードを管理するための表示です。
レンダーエレメント リスト (Render Elements List)¶
シーン内のレンダーエレメントノードをリストに表示します。レンダーエレメントはラインのみの画像を出力する場合に使用します。
ライン追加 (Add Line)¶
PencilRenderElementsLine ノードを追加します。
PLD追加 (Add PLD) {: #add-pld }¶
PencilRenderElementsPLDノードを追加します。
EPS追加 (Add EPS)¶
PencilRenderElementsEPSノードを追加します。
削除 (Delete)¶
選択中のノードを削除します。
更新 (Update)¶
リストを更新します。
ユーティリティ領域¶
シーン内のレンダーエレメントノードの [画像ファイル出力] 階層のアトリビュートを一括で編集するユーティリティ機能です。
フォルダに分割 (Separate Folders)¶
[フォルダに分割] の動作の有効/無効を選択します 。
セパレーター (Separator)¶
セパレーターに使用する記号を選択します 。
全てのノードに適用 (Set to all nodes)¶
[フォルダに分割] [セパレーター] で選択された設定を、シーン内の全てのレンダーエレメントノードに適用します。
