Pencil+ 4 ラインの使用方法

Pencil+ 4 ラインを使用してオブジェクトにラインを描画する方法を解説します。

1. レンダラを [Maya ソフトウェア] に変更します。

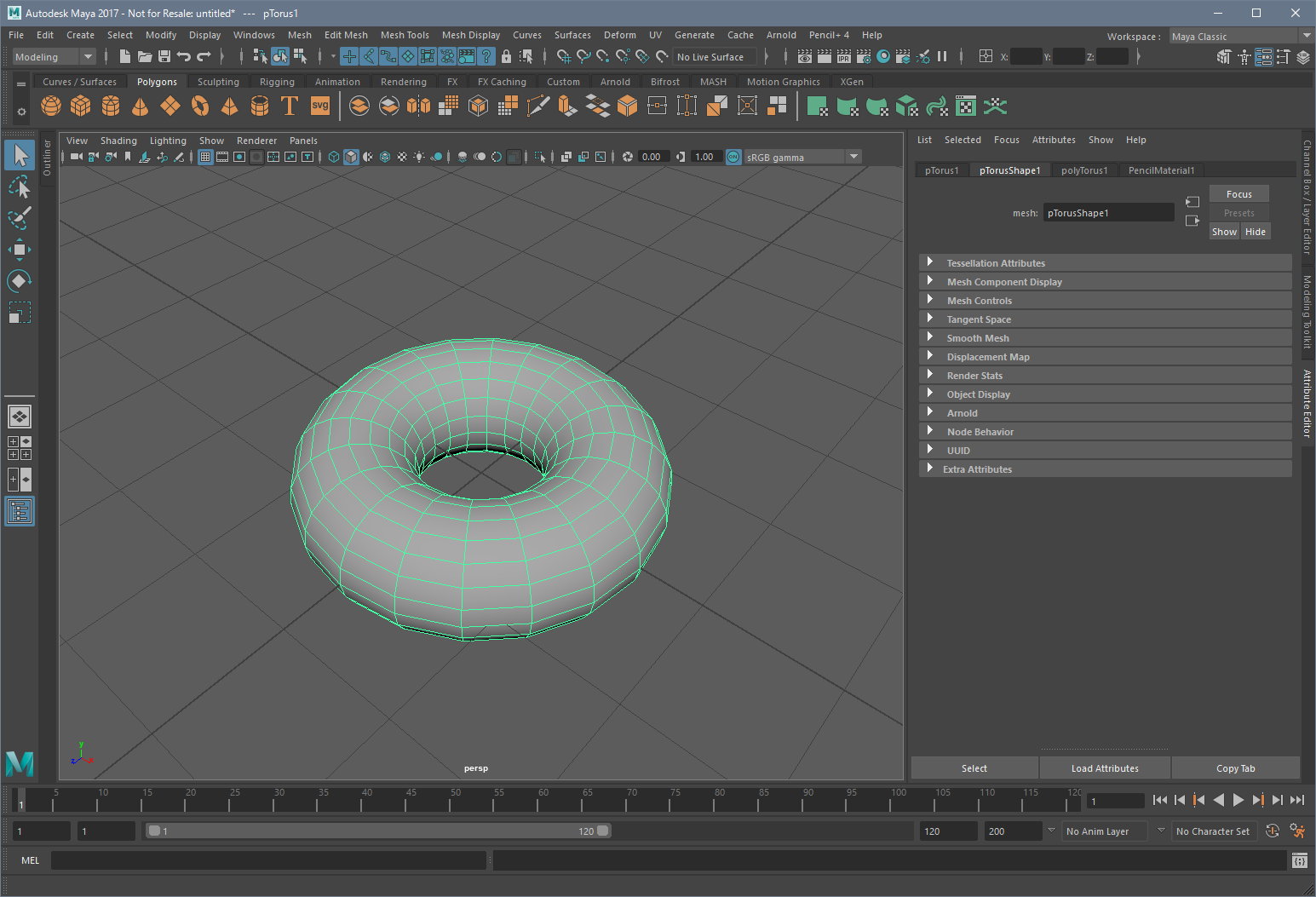

2. ラインの描画を行うオブジェクトを作成します。
   今回は標準プリミティブから [ポリゴン トーラス] を作成します。

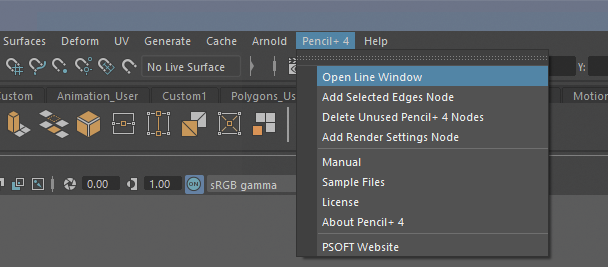

3. [Pencil+ ライン ウィンドウ] を表示します。
   ファイルメニュー / Pencil+ 4 / から [ライン ウィンドウを開く] をクリックしてください。

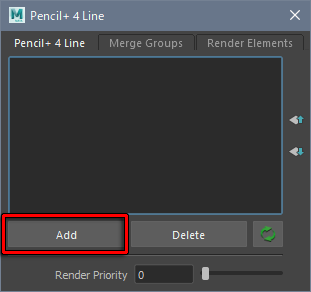

4. PencilLine ノードを追加します。
   [追加] ボタンをクリックしてください。

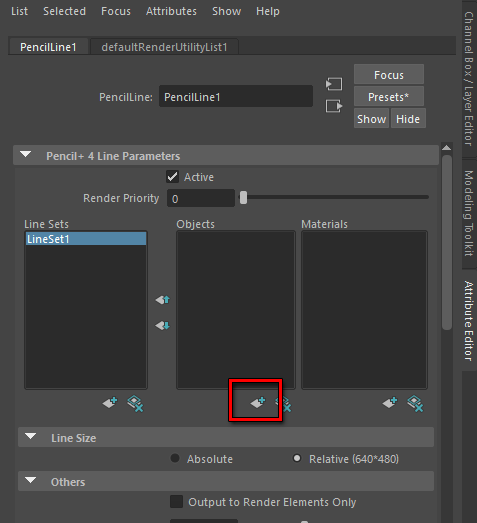

5. PencilLineSet ノードを追加します。
   PencilLine ノードを選択した状態で、アトリビュートエディタのラインセット リストの下にある [追加] ボタンをクリックしてください。



6. ラインセットにオブジェクトを追加します。

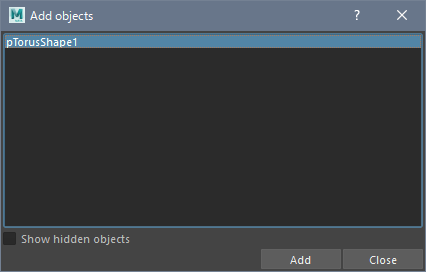

   オブジェクト リストの下にある [追加] ボタンをクリックして、[オブジェクトの追加] ダイアログを表示してください。
   リストからトーラス オブジェクトを選択して [追加] ボタンをクリックします。

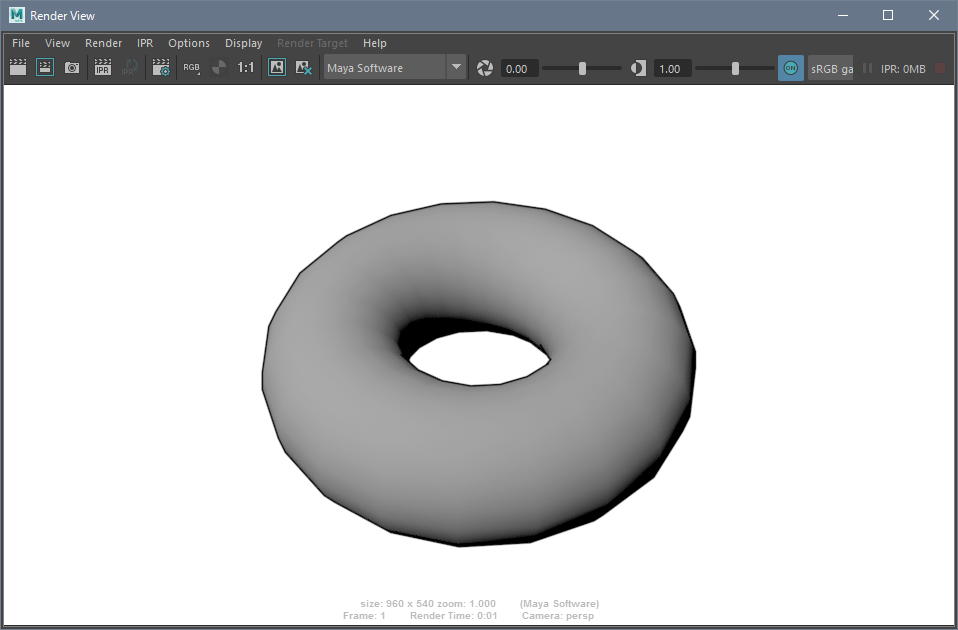

7. レンダリングを実行します。
   レンダービューで [現在のフレームをレンダー] ボタンをクリックしてください。 Pencil+ 4 ラインがレンダリングされました。
   ラインの色や太さは、ラインセット階層のブラシ領域を使用して任意に設定してください。
