グループを結合の使用方法

グループを結合を使用して、複数のオブジェクトのアウトランを1オブジェクトのアウトライン（シルエット）のように描画する方法を解説します。

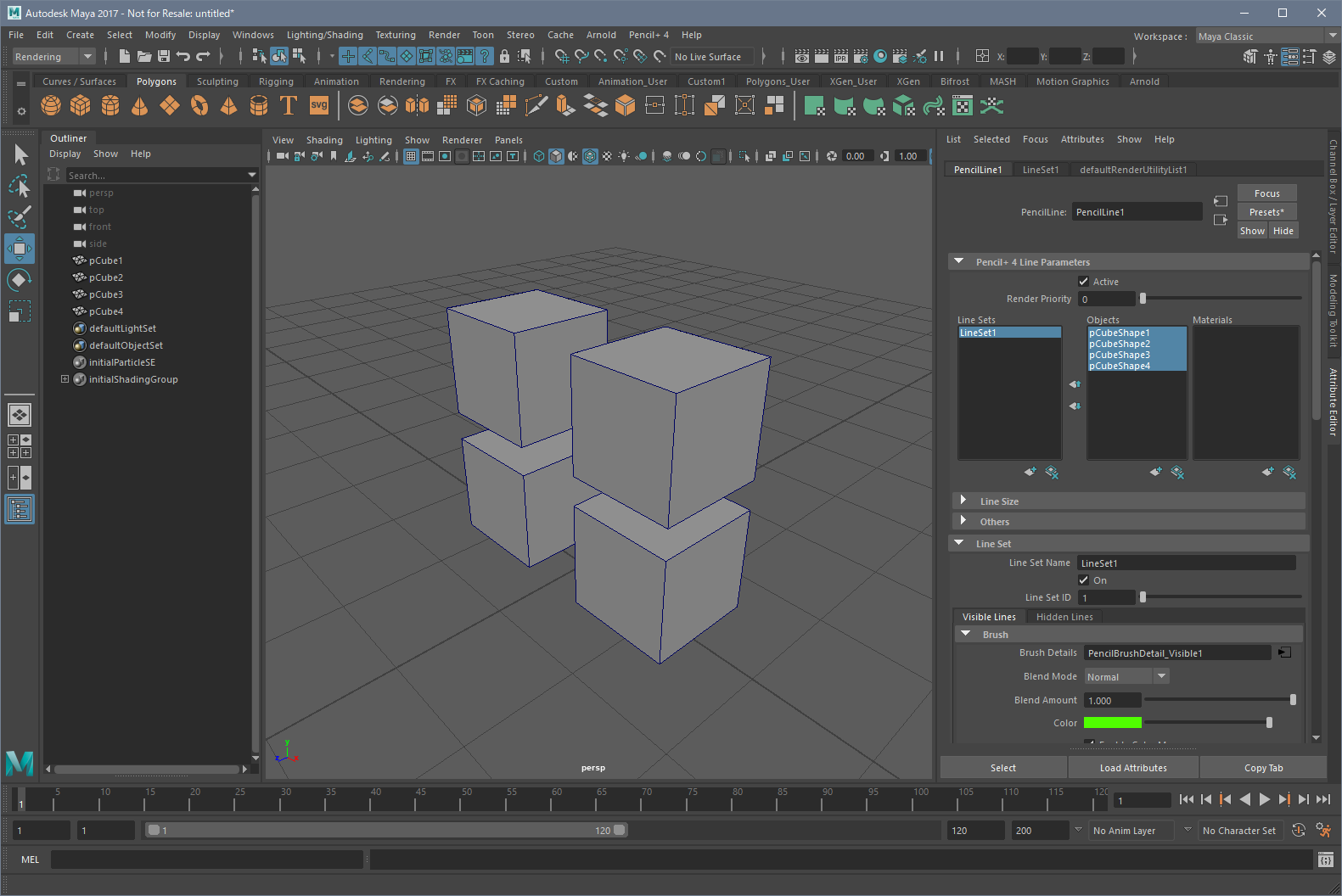

1. Pencil+ 4 ラインが設定されたシーンを作成します。

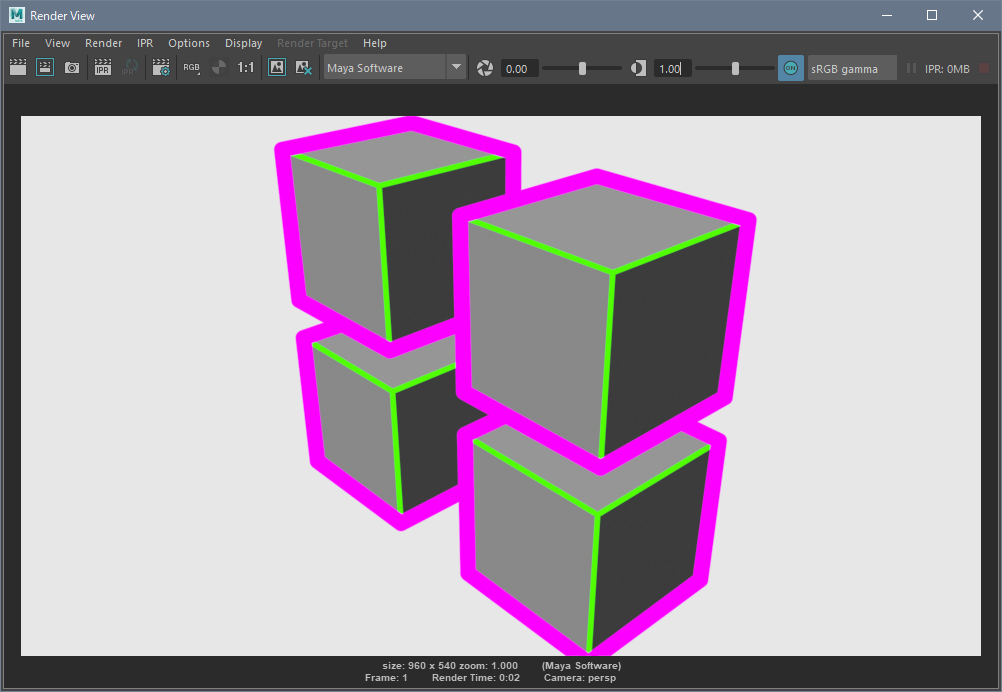

   今回は標準プリミティブから [ポリゴン立方体] を 4 個作成して Pencil+ 4 ラインを設定しました。変化がわかりやすいようにアウトラインには [個別のブラシ設定] を使用してラインの色と太さを変更しました。

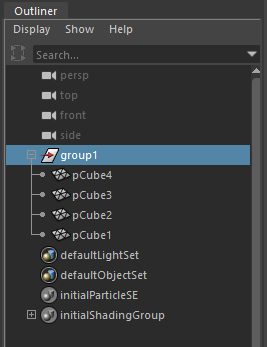

2. グループを作成します。
   4 個のオブジェクトを選択状態にして Ctrl+G でオブジェクトをグループにまとめてください。



3. [Pencil+ ライン ウィンドウ] を表示します。
   ファイルメニューから [ライン ウィンドウを開く] をクリックしてください。



4. グループ結合リストにグループを追加します。

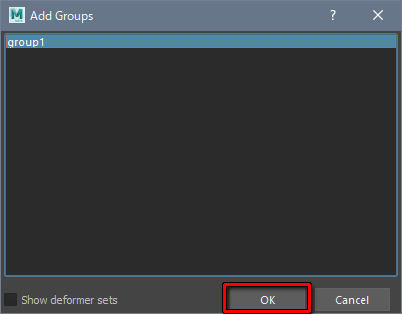

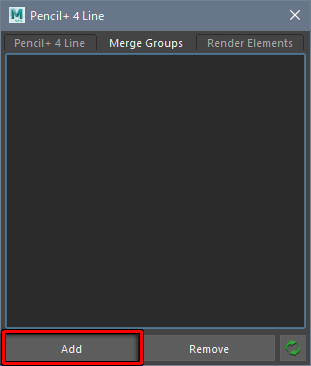

   Pencil+ ライン ウィンドウのマージグループ タブから [追加] をクリックして、[グループの追加] ダイアログを表示してください。リストから group1 を選択して [OK] ボタンをクリックします。

   マージグループリストはグループ、またはオブジェクトを追加したセットを使用できます。
   階層化された複数のグループが追加されている場合は、もっとも親のグループを優先します。

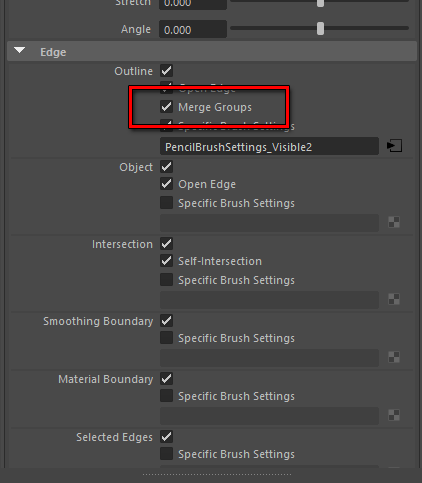

5. [グループを結合] をONにします。
   PencilLineSet ノードで [グループを結合] をクリックしてください。



6. レンダリングを実行します。

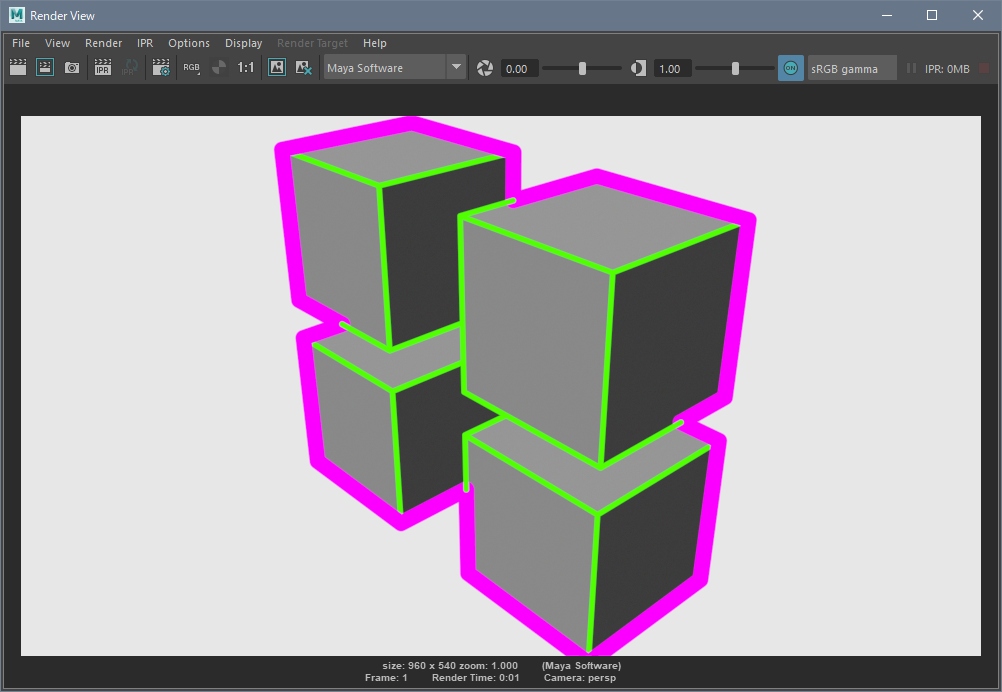

   レンダービューで [現在のフレームをレンダー] ボタンをクリックしてください。複数のオブジェクトのアウトラインが、1つのオブジェクトのアウトラインとしてレンダリングされました。
