PencilReductionSettings

PencilReductionSettings ノードはラインに距離による変化を設定するノードです。ラインのサイズやアルファを、カメラやオブジェクトの距離応じて減衰させることができます。PencilReductionSettings ノードは [サイズの縮小] [アルファの減衰] で共通して使用されます。

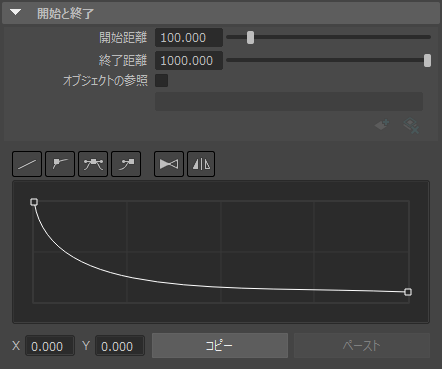

開始と終了 (Start and End)

Pencil+ 4 ラインの減衰設定に関する設定を行う階層です。カーブを使用して直感的に減衰を設定できます。

開始距離 (Start)

減衰の開始位置を設定します。

終了距離 (End)

減衰の終了位置を設定します。

サイズの縮小 ON オブジェクトの参照 OFF	アルファの減衰 ON オブジェクトの参照 OFF

オブジェクトの参照 (Refer Object)

選択したオブジェクトからの距離に応じて減衰させる機能です。設定が OFF の場合はカメラからの距離を使用し、[オブジェクトの参照] が ON の場合は指定されたオブジェクトからの距離を使用します。

サイズの縮小 ON オブジェクトの参照 ON	アルファの減衰 ON オブジェクトの参照 ON

補間 (Interpolation)

カーブの補間方法の設定や、カーブの左右反転を行うことができます。

カーブ編集 ボタン

リニア補間 ボタン

コントロールポイント間を直線的に補間します。

オートベジェ補間 ボタン

コントロールポイント間を自動的にベジェ補間します。ベジェハンドルは表示されません。

ベジェ補間 ボタン

コントロールポイント間をベジェ補間します。

ベジェハンドルのブレーク ボタン

コントロールポイントのベジェハンドルの角度を左右で分離し、異なる角度を設定できます。

カーブの左右反転 ボタン

カーブ全体を左右反転します。

カーブの対称化 ボタン

カーブを左右対称にします。対称化は選択中のコントロールポイントを基準に実行します。

カーブ (Curve)

コントロールポイントを編集することでカーブ形状を設定します。

コントロールポイントの選択

コントロールポイントをシングルクリック、または カーブ UI の空いた領域をドラッグする事で矩形選択で複数のコントロールポイントを選択可能です。Ctrl+ クリック または Ctrl+ ドラッグで追加選択できます。選択状態のコントロールポイントにはベジェハンドルが表示されカーブの角度を編集できます。 選択の解除はカーブ UI の空いた領域をクリックします。

コントロールポイントの追加

カーブの線をクリックすると、コントロールポイントが追加されます。

コントロールポイントの削除

コントロールポイントを下方向にドラッグして、カーブ UI の外側まで移動してください。

コピーペースト (Copy and Paste)

減衰カーブをコピーペーストします。他のカーブ UI に値をコピーする場合に使用します。
